使用洞口设置来微调平面图上的洞口显示，包括其符号、属性和参考轴。
注意：至少有一个剪切元素可见，洞口才会可见。

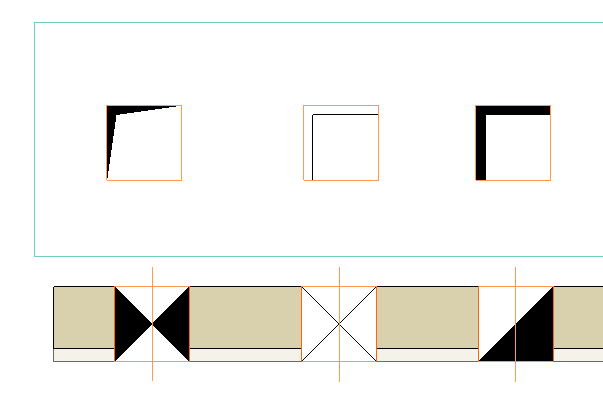

洞口可包含两个平面图符号：剪切和未剪切洞口各一个。使用洞口设置中的符号面板 来设置默认选项。

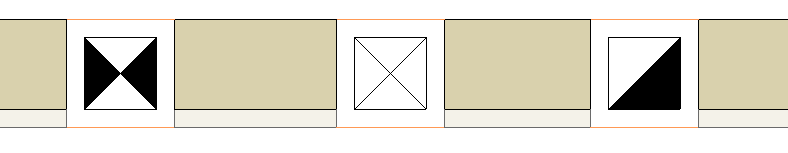

使用符号自定义设置面板来微调符号的首选项及符号的几何首选项：
剪切符号，带偏移和轮廓
未剪切符号，带偏移和轮廓

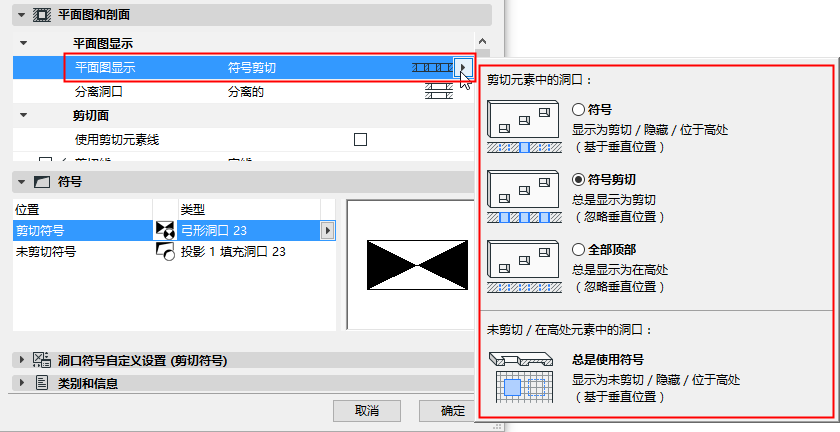

洞口设置中：使用平面图显示来控制剪切元素中洞口的显示。
注意：未剪切/顶部元素的洞口总是显示为符号。
•符号剪切：请始终使用剪切属性（无论洞口的垂直位置如何）
•符号：基于洞口的垂直位置，可使用剪切、隐藏或顶部线。
•全部顶部：请始终使用顶部属性（无论洞口的垂直位置如何）
剪切通过复数元素或复合元素的洞口，会由空气间层加以分离：
•分离的：
–内部轮廓（空气间层内）可见。
–不显示剪切线和覆盖填充。
•统一的：
–内部轮廓（空气间层内）不可见。
–显示剪切线和覆盖填充。

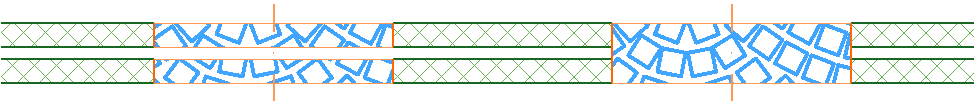

根据空气间层对洞口进行分组：分离对比 统一

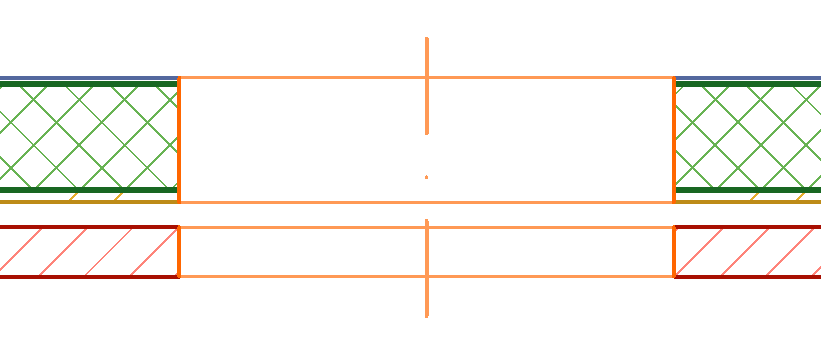

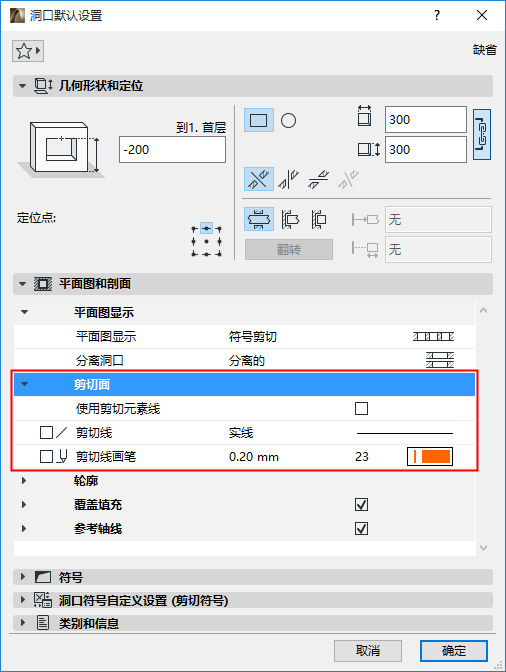

对于被洞口剪切的元素表面：勾选使用剪切元素线框。否则，会使用洞口自身的剪切线（在本对话框中定义）。
使用剪切元素线
使用洞口自带的剪切线

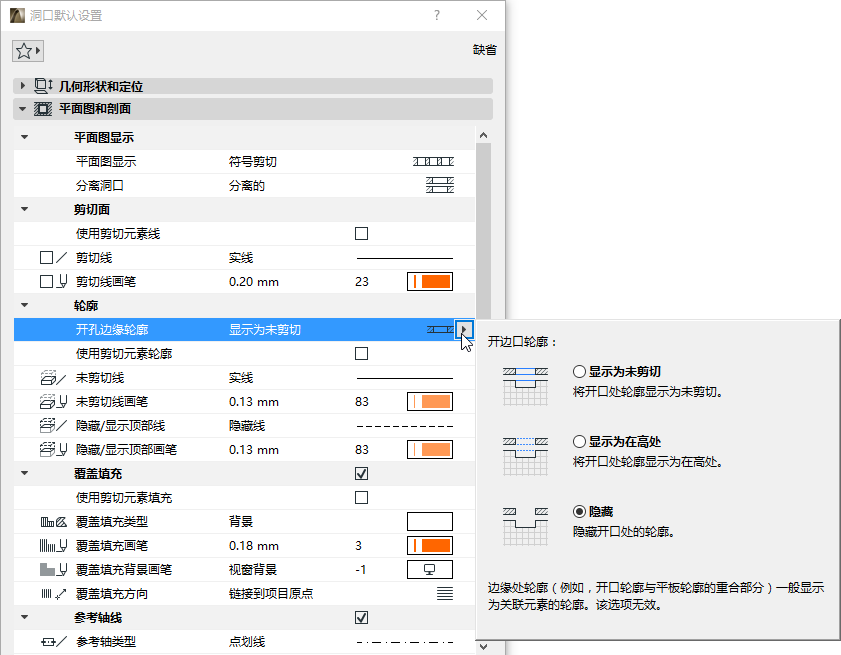

开边口轮廓：
“开边口”为不与任何其它元素相交，也不与其它元素的边缘重合的洞口轮廓。

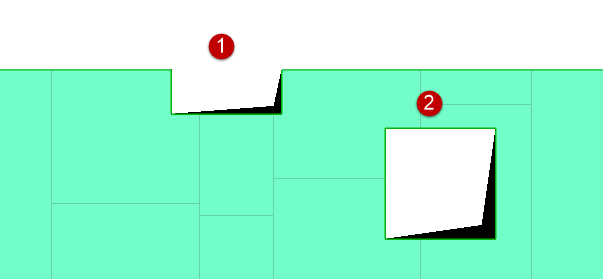

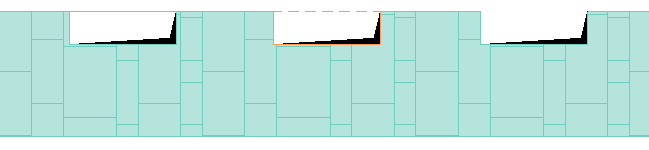

带开放（1）和边界（2）边的洞口
将这些开放边显示为未剪切、顶部 或 隐藏：
未剪切开放边-显示为顶部-隐藏
未剪切开放边-显示为顶部-隐藏
注意：在与板边这类对象相重叠的洞口中，此设置无效。这些边为“边界边”，其显示（顶部或未剪切）取决于平板的轮廓显示。
洞口轮廓
为未剪切和顶部轮廓定义属性。可以使用剪切元素的轮廓. 否则，会使用洞口自身的未剪切/顶部属性（在本对话框中定义）。
参见分配覆盖填充。
–对于“分隔”显示的分离洞口，其覆盖填充不会出现在空气间层。
–洞口的符号会放置于洞口顶部（包括其覆盖填充，若有。）
使用这些控件来定义显示在平面图和截面中的洞口的参考轴。
注意：要通过视图显示/隐藏洞口参考轴，请使用模型视图选项。参见模型视图结构元素的选项。
