交差の基本原理

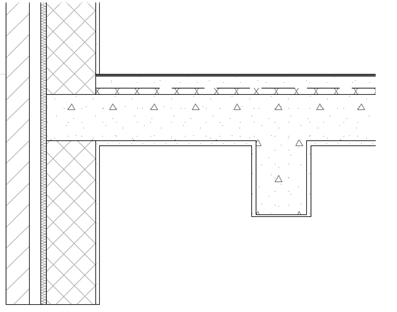

ArchiCAD 17では、交差（または接合）の基本原理は、組み立て要素が空間内で干渉することです。要素が干渉する場合、全ての組み立て要素が全てのビューで正しく表示されます。

•シェル、モルフ、および屋根の場合、干渉し、さらに［接続］メニューのコマンドを使用して結合するか、切り取る必要があります。

生成される交差部は、要素のビルディングマテリアルの優先度に応じて異なります。これは、［ビルディングマテリアル］ダイアログボックスで設定します。ビルディングマテリアルの優先度が高い要素（または層）は、優先度の低い要素を切り取ります。

これは、要素の構造が基本、断面形状、複合構造のいずれの場合でも、壁、梁、柱、スラブ、屋根、シェル、モルフの各要素で有効です（これらの要素は全て、少なくとも1つのビルディングマテリアルを使用します）。

•交差はモデルベースです。接続により、形状は物理的に層レベルに変更されます。つまり、3Dウィンドウ、一覧表、平面図、断面図など、全てのモデルビューで正しく表示されます。

注記：平面図のシンボル表示に要素を含む交差部は、3D モデル表示と一致しない場合があります。表示が3D投影に基づく要素は正しく表示されます。

•レイヤー交差グループには、別の制御方法が用意されています。交差数が異なるレイヤーを含む要素は交差しません。

注記：レイヤー交差数は要素優先度とは無関係であり、単に要素をグループ化するためのタグやラベル（1、2など）として機能します。
