Versatz und Mehrfachversatz-Einschränkung (Relative Konstruktionsmethoden)

Die Methoden Versatz-Einschränkung und Mehrfach-Versatz-Einschränkung helfen Ihnen, mit einem Werkzeug, das eine lineare oder polygonale Eingabemethode aufweist, Elemente in einem vorgegebenen Abstand von einer Referenzlinie zu erstellen.

Zeichnen eines Versatzsegments oder Versatzes eines Polygonelements:

1.Aktivieren Sie das Werkzeug, womit Sie das neue Element zeichnen möchten.

2.Wählen oder aktivieren Sie den Befehl Versatz, mithilfe einer der folgenden Methoden:

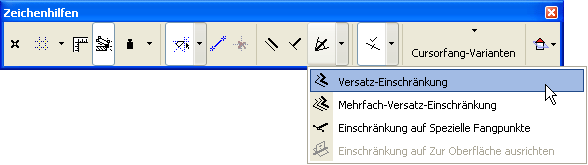

•Dropdown-Menü in der Zeichenhilfen-Symbolleiste

•Kontrollfenster

Siehe Kontrollfenster.

3.Zeichnen Sie eine Referenzlinie, eine offene oder geschlossene Referenz-Polylinie. Der Cursor zeigt das Versatz oder das mehrfache Versatzsymbol an.

Hinweis: Sie können diese Polylinie auch mit dem Zauberstab nachzeichnen.

Siehe Zauberstab.

4.Doppelklicken Sie, um das Zeichnen der Referenzlinie/Polylinie zu beenden.

5.Daraufhin erscheint eine Gummiband-Konturlinie; ziehen Sie den Cursor an die Endposition des neuen Elements.

6.Wenn Sie den einfachen Versatz verwenden: Klicken Sie einmal, um das Element zu platzieren.

7.Wenn Sie den Mehrfach-Versatz verwenden: Verschieben und klicken Sie so oft, wie Sie Elemente platzieren wollen; Doppelklicken Sie oder klicken Sie auf Abbrechen im Kontrollfenster oder Kontextmenü, um das letzte Element zu platzieren.
