Anbringen von Etiketten an Fassadenelementen

Es gibt zwei Möglichkeiten, Etiketten an Fassadenelementen anzubringen.

•Verwenden Sie das “Element-Etikett” des Etiketten-Werkzeugs, um ein assoziatives Etikett für ein angeklicktes Fassadenelement in einem Schnittfenster zu erstellen.

Verwenden Sie diese Methode, wenn Sie Etiketten nur an wenigen bestimmten Fassadenelementen benötigen.

Siehe Platzieren von Bestandteil-Etiketten auf Fassaden.

•Verwenden Sie den Befehl Planung > Fassade > Alle Elemente etikettieren.

Verwenden Sie diese Methode, wenn Sie für alle Elemente oder für alle Elemente einer bestimmten Klasse Etiketten benötigen.

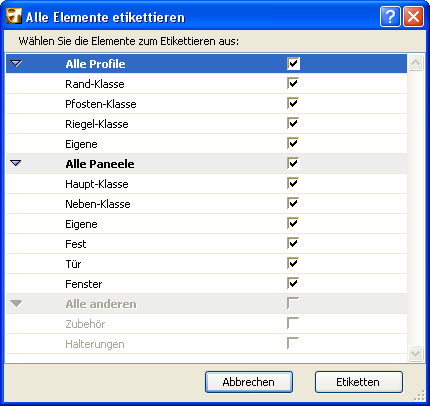

Zur Verwendung dieses Befehls wählen Sie die Fassade im Fenster Schnitt/Ansicht/IA aus. Klicken Sie auf Planung > Fassade > Alle Elemente etikettieren, um das Dialogfenster Alle Elemente etikettieren aufzurufen:

Markieren Sie die Kästchen aller Bauteiltypen, denen Sie ein Etikett hinzufügen wollen. Die Etiketten sind assoziativ; wenn Sie einen Standardinhalt für eines der Bestandteil-Werkzeuge definiert haben (z. B. Halterungen, Profile), werden diese Definitionen im Etikett verwendet.

Klicken Sie auf Etiketten, um die Etiketten zu platzieren.
