Zusammenarbeit auf Basis eines IFC Modells

Der Hauptvorteil des objektorientierten IFC Dateiformats (Industry Foundation Classes) ist seine Beschreibung der Objekte. Das IFC-Protokoll erhält nicht nur die vollständige geometrische Beschreibung in 3D, sondern kennt auch die Objektposition und die Beziehungen, sowie alle Eigenschaften (oder Parameter) jedes Objekts. Über die IFC-Import und -Export kann ArchiCAD mit einer breiten Palette von Statik-, Fachplaner- und Energieanalyse-Applikationen kommunizieren.

Es ist wichtig zu überlegen, welche Art von Informationen zu den verschiedenen Fachrichtungen exportiert werden soll. Der Statiker benötigt beispielsweise die Last tragenden Komponenten des Gebäudes, während der HKLS-Berater ein umfangreicheres Modell mit mehr Informationen zum Innenleben des Gebäudes benötigt. Neben der Vorbereitung (siehe Beschreibung oben) ermöglicht die ArchiCAD IFC-Oberfläche die Filterung des Gebäudeinformationsmodells vor dem Exportieren.

Vordefinierte (aber anpassbare) Übersetzer erleichtern die Anwendung der Einstellungen für den IFC-Modellaustausch und bieten Export-/Import-Lösungen “mit einem Klick”.

Siehe IFC-Übersetzer.

Nach dem Exportieren eines IFC-Modells hat es sich bewährt, das IFC-Modell in einem IFC-Viewer zu überprüfen. Es steht eine Reihe von IFC-Viewern zur Verfügung, die kostenlos aus dem Internet heruntergeladen werden können:

•DDS-CAD Viewer: http://www.dds-cad.net

•Nemetschek IFC Viewer: http://www.nemetschek.de

•Solibri Model Viewer: http://www.solibri.com

•Tekla BIMsight: http://www.teklabimsight.com

Zusätzliche Informationen finden Sie unter der Wiki-Adresse http://www.ifcwiki.org.

Weitere Details unter Arbeiten mit IFC.

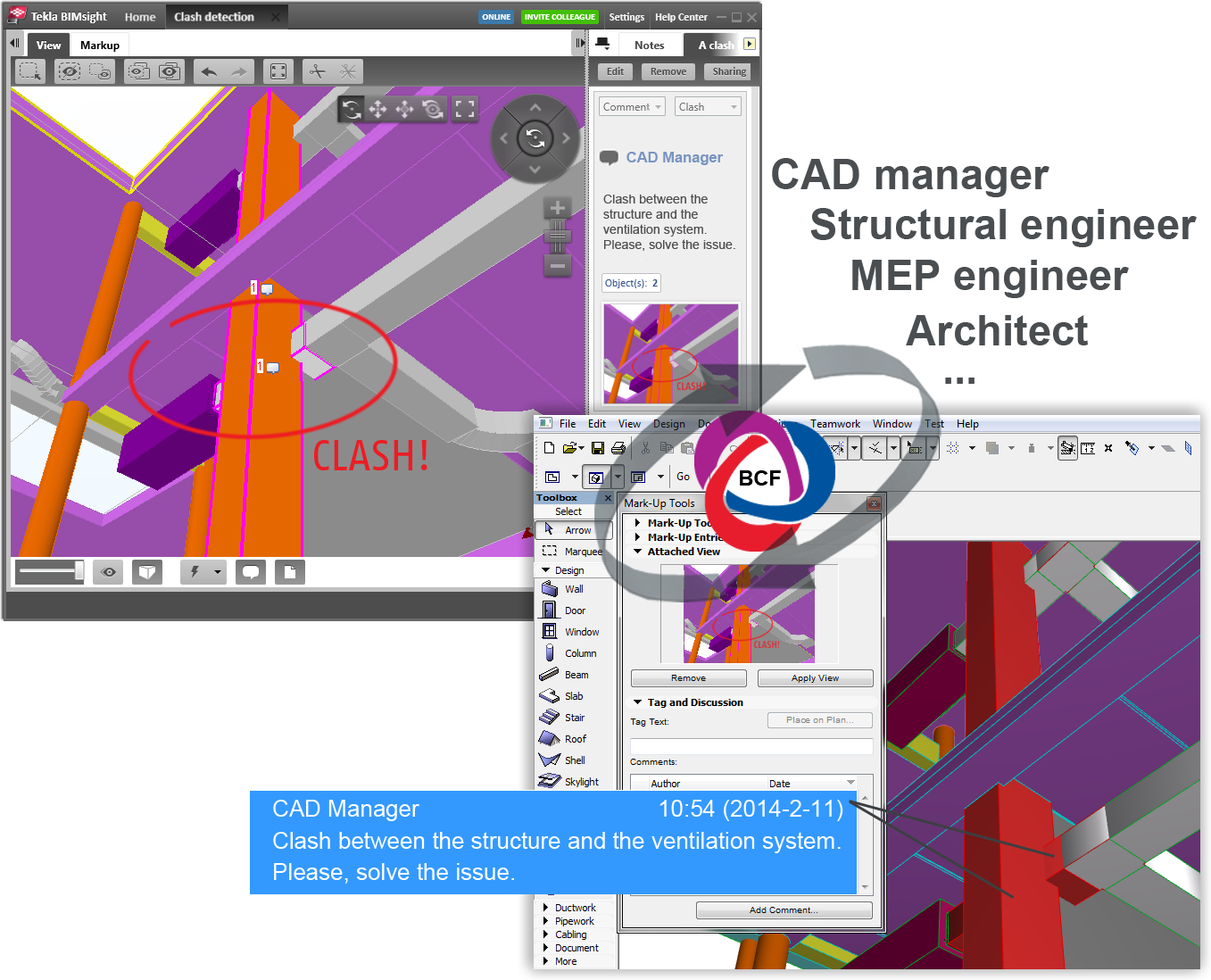

Um den IFC-basierten Datenaustausch zu verbessern und zu erleichtern, kann das BIM Collaboration Format (BCF) genutzt werden. Wenn mehrere IFC-Modelle aus verschiedenen Fachrichtungen in einem Projekt kombiniert werden, können die Teilnehmer das BCF-Format nutzen, um Kommentare zu den kritischen Punkten (z. B. Überschneidungen, Kollisionen) abzugeben. BCF-Daten enthalten die referenzierten GUIDs der IFC-Elemente und ein Vorschaubild (Momentaufnahme): Dies ermöglicht den Anwendern ein einfaches Auffinden der “problematischen” Modellelemente in der referenzierten Sicht mit genau der gleichen Kameraposition, wie bei der Momentaufnahme. Das ArchiCAD Projektmarker-Werkzeug unterstützt das Importieren und das Exportieren von BCF-Kommentaren. In zahlreichen professionellen Programmen und vielen der oben aufgeführten Viewer ist BCF implementiert.

Siehe Arbeitsabläufe zur Verwendung von BCF im Projektmarker.
