Nachfolgend finden Sie eine Beschreibung der Seite Türblatt und Klinke der individuellen Türeinstellungen für eine “Flügeltür” mit Oberlicht und Riegel aus der INT ArchiCAD-Bibliothek.
Verwenden Sie diese Registerseite zum Definieren des Stils der Türpaneele und -klinken.
Blättern Sie durch das Vorschau-Teilfenster, um einen Blatt-Stil zu finden, der Ihren Anforderungen entspricht. Die meisten dieser Stile sind vordefiniert; in manchen Fällen können Sie die Breite des Paneelrahmens anpassen.
Rasterstile-Teilfenster
Wählen Sie den Raster-Stile (H-V-Raster, Französisches Paneel oder Prärie-Stil) aus, wenn Sie die Anzahl der horizontalen und vertikalen Felder und Sprossen angeben wollen. Definieren Sie für diese Paneel-Stile die Position: Platzieren Sie die Sprossen innerhalb oder außerhalb des Glases, oder platzieren Sie sie an beiden Seiten (“Überall”).

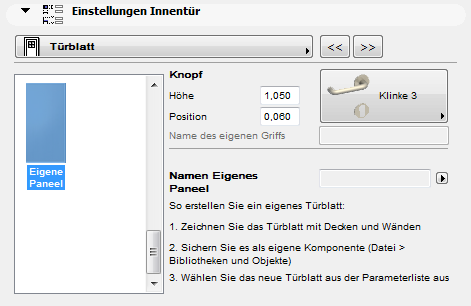

Eigenes Tür-Paneel
Wenn Sie ein Individuelles Tür-Paneel erstellt haben, wählen Sie den Stil Individuell aus, um Ihr Paneel der Tür zuzuweisen.
Informationen zum Erstellen eines individuellen Tür-Paneels finden Sie unter Eigene Komponenten für Türen, Fenster, Fassaden erstellen.

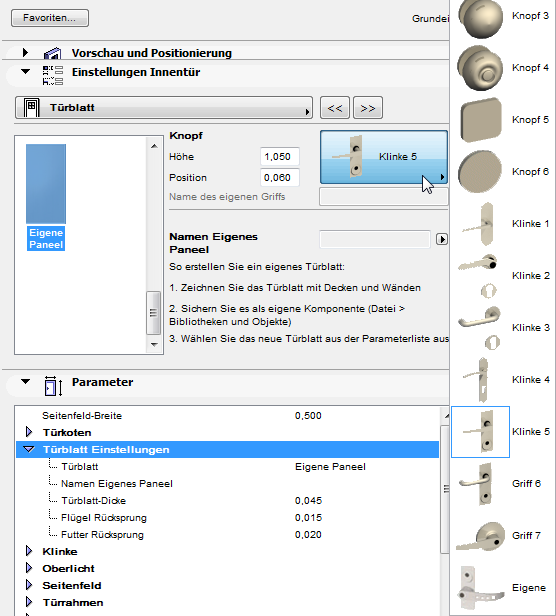

Türklinke
Wählen Sie bei Bedarf eine Türklinke aus der Popup-Liste. Stellen Sie ihre Höhe und ihre Position (horizontaler Abstand) von der Öffnungskante der Tür aus ein.

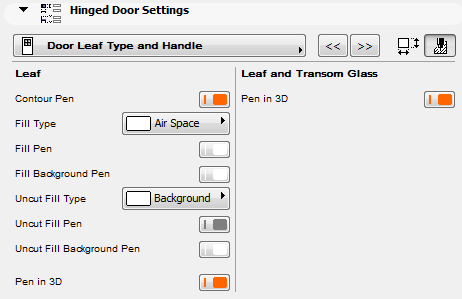

Attribute für Türblatt und Klinke
Zum Festlegen der Schraffur und der Stiftattribute für den Rahmen und Schraffurbezugsvektor klicken Sie auf die Schaltfläche (oben rechts auf der Rahmen-Seite), um die Attribut-Bedienelemente aufzurufen.
Oberflächen-Material für das Türblatt und die Klinke werden auf einer separaten Seite eingestellt: siehe Material für Tür und Klinke.
Siehe auch Definieren Sie die Grundrissattribute von Fenstern/Türen.
