Nachfolgend finden Sie eine Beschreibung der Seite Fensterbank Einstellungen der individuellen Türeinstellungen für eine “Flügeltür” mit Oberlicht und Riegel aus der INT ArchiCAD-Bibliothek.
Markieren Sie das Feld Fensterbank außen, um eine Fensterbank zuzuordnen. Legen Sie mit den übrigen Bedienelementen deren Optionen fest.
Wählen Sie einen Typ aus dem Popup-Menü Schwellentyp. Je nach ausgewähltem Typ variieren die Einstellungen.
Die Einstellungen umfassen Dicke, Breite, Winkel und Überstand sowie weitere Einstellungen für bestimmte Typen.
Falztiefe: Der Abstand, um den sich die Schwelle unter den Rahmen erstreckt (der maximale Wert entspricht der Rahmendicke). Dieser Wert wird zur Schwellenbreite addiert.

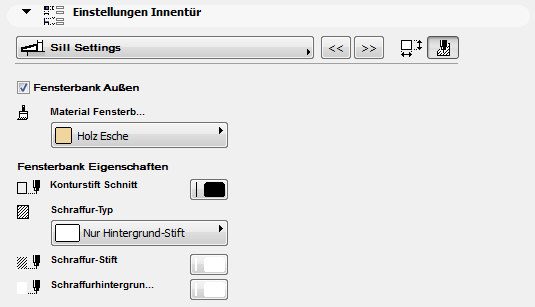

Fensterbankattribute
Zum Festlegen der Schraffur, des Materials und der Stiftattribute für die Fensterbank klicken Sie auf die Schaltfläche (oben rechts auf der Brüstungsseite), um die Attribut-Bedienelemente aufzurufen. (Stift- und Schraffurattribute werden nur in Schnitt-Fenstern angezeigt.)
Siehe auch Definieren Sie die Grundrissattribute von Fenstern/Türen.
