Nachfolgend finden Sie eine Beschreibung der Seite Sonnenschutz-Einstellungen der individuellen Türeinstellungen für eine “Flügeltür” mit Oberlicht und Riegel aus der INT ArchiCAD-Bibliothek.
Verwenden Sie dieses Teilfenster zum Definieren eines Sonnenschutzes für die Tür. Sonnenschutz ist nicht verfügbar, wenn die Tür auch ein angehobenes Seitenfenster hat.
Klicken Sie zum Auswählen eines Sonnenschutzes auf das Popup Typ. Die übrigen Bedienelemente variieren je nach dem Sonnenschutz-Typ.
In 3D öffnen: (Für Fensterläden, die sich öffnen lassen.) Anzeige der Fensterläden in der geöffneten Position im 3D-Fenster.
3D Öffnung (Winkel): Geben Sie bei beweglichen Fensterläden an, wie weit sie in 3D-Ansichten geöffnet werden sollen. (Sie können die Fensterladenöffnung mit den editierbaren Fixpunkten auch grafisch im 3D-Fenster bearbeiten.)

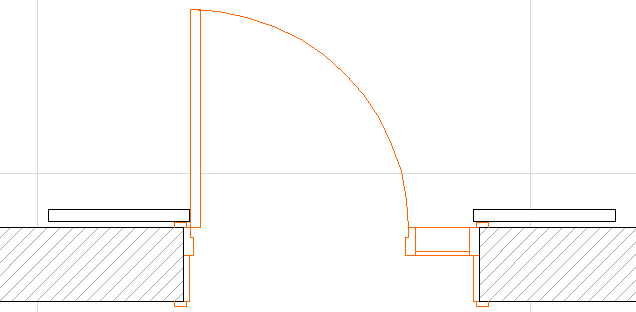

2D Symbol: Markieren Sie dieses Kästchen, um den Fensterladen symbolisch im 2D-Fenster anzuzeigen.
Blendrahmen: Markieren Sie dieses Kästchen, um (im 3D-Fenster) den an die Tür angrenzenden Rahmen des Sonnenschutzes anzuzeigen.
Fensterladenhöhe: Geben Sie einen Wert für die Fensterladenhöhe ein, oder klicken Sie auf Automatische Fensterladenhöhe, um die gleiche Höhe zu erzielen wie bei der Türöffnung.

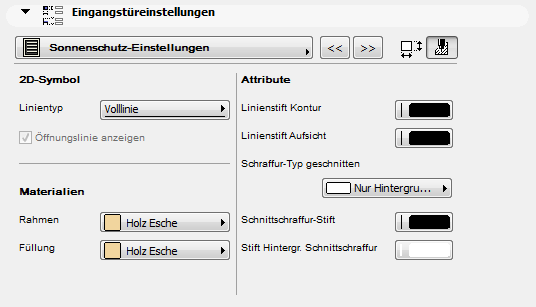

Zum Festlegen der Schraffur, des Materials und der Stiftattribute für den Sonnenschutz klicken Sie auf die Schaltfläche (oben rechts auf der Sonnenschutz-Seite), um die Attribut-Bedienelemente aufzurufen.
Siehe auch Definieren Sie die Grundrissattribute von Fenstern/Türen.
