Nachfolgend finden Sie eine Beschreibung der Rollschicht-Seite der individuellen Türeinstellungen.
Verwenden Sie dieses Teilfenster zum Definieren eine Rollschicht für die Tür.
Bogenstil: Wählen Sie einen Stil der Rollschicht aus. Die übrigen Bedienelemente variieren je nach hier ausgewähltem Bogen.
Anstieg: Der Höhenwert des Bogenstichs.
Winkel: Für geneigte Steine.
Typ: Wählen Sie Verputzt oder Sichtmauerwerk aus. Wenn Sie Mauerwerk auswählen, können Sie Werte für die Backstein- und Mörteldicke unten eingeben.
Anmerkung: Durch die Verwendung von Backsteinbögen bei einer großen Anzahl von Fenstern kann sich das Modell erheblich vergrößern.
Schlussstein: Geben Sie bei Bogenstilen mit einem Schlussstein Werte für seine Breite, Übergröße (wenn sich der Schlussstein vertikal über den Bogen erhebt) und Projektion (wenn er horizontal über den Bogen hinaussteht) an.
Stellen Sie mit den Feldern auf der rechten Seite des Dialogfensters die Höhen- und Tiefenwerte für den Bogen, die Tiefe einer Öffnung dahinter (“Hintere Haltetiefe”) und ggf. die Bogenprojektion horizontal ein.
Sturz direkt über der Tür: Markieren Sie dieses Kästchen, um den Bogen direkt über der Tür zu platzieren.
Ist es nicht markiert, können Sie mit dem Feld unten den Abstand zwischen dem Bogen und der Fensteroberseite definieren.
Nische unter Rollschicht: Markieren Sie dieses Kästchen, um eine Nische unter der Rollschicht zu platzieren.
Horizontaler Überhang: Verwenden Sie die beiden Felder an den Seiten der Zeichnung, um den Bogen-Überhang an der rechten und linken Seite der Tür zu definieren.

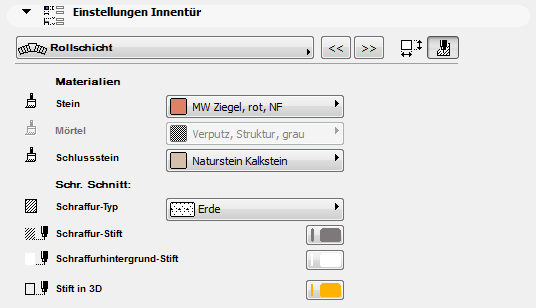

Rollschicht-Attribute
Zum Festlegen der Schraffur, des Materials und der Stiftattribute für die Rollschicht klicken Sie auf die Schaltfläche (oben rechts auf der Seite), um die Attribut-Bedienelemente aufzurufen.
Siehe auch Definieren Sie die Grundrissattribute von Fenstern/Türen.
