Nachfolgend finden Sie eine Beschreibung der Seite Rahmen und Flügelrahmen der individuellen Fenstereinstellungen für ein Fenster aus der INTERNATIONALEN ArchiCAD-Bibliothek.

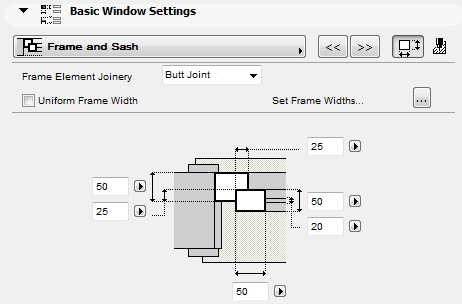

Verwenden Sie diese Bedienelemente zum Einstellen der Breite und Dicke von Rahmen und Flügelrahmen.
Anmerkung: Zum Einstellen dieser Optionen für die Flügelrahmen-Typen und Raster verwenden Sie die Registerseite Flügelrahmen-Optionen.
Rahmenelement-Verbindung: Wählen Sie Gehrung oder Stoßfuge aus.
Einheitliche Profil-Breite: Markieren Sie dieses Kästchen, wenn Sie eine einzige Profil-Breite für die gesamte Fensterstruktur verwenden wollen. Zum Einstellen einer anderen Profil-Breite bei einzelnen oder allen Seiten des Rahmens heben Sie die Markierung des Kästchens auf und klicken Sie auf die Schaltfläche Profil-Breite einstellen, um zur Registerseite Profil-Breiten zu gelangen.
Siehe Fensterrahmen.
Rahmen und Flügelrahmen Attribute

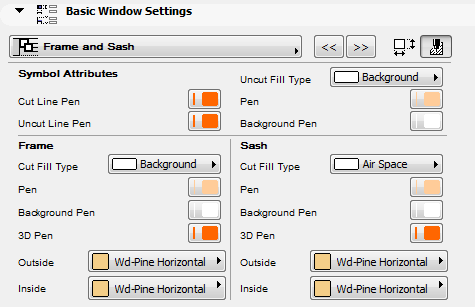

Zum Festlegen der Schraffur, des Materials und der Stiftattribute für den Rahmen und den Flügelrahmen klicken Sie auf die Schaltfläche (oben rechts auf der Rahmen-/Flügelrahmen-Seite), um die Attribut-Bedienelemente aufzurufen.
Die 3D-Stift-Bedienelemente wirken sich auf die angezeigten Teile des Rahmens und Flügelrahmens aus
•im 3D-Fenster
•und in 3D-ähnlicher Form auf dem Grundriss - d. h. die projizierten Teile, wenn die Grundriss-Anzeigeoption des Fensters auf Projiziert oder Projiziert mit Untersicht eingestellt ist.
Siehe auch Definieren Sie die Grundrissattribute von Fenstern/Türen.
