Nachfolgend finden Sie eine Beschreibung der Seite Schichteinzug der individuellen Fenstereinstellungen für ein Fenster aus der INTERNATIONALEN ArchiCAD-Bibliothek.
Verwenden Sie diese Registerseite, um festzulegen, wie die Schichten einer mehrschichtigen Wand sich an dem platzierten Fenster anschließen. (Diese Einstellungen sind nur relevant für Fenster, die in mehrschichtigen Wänden platziert wurden.)
•Diese Einstellungen betreffen nur die Anzeige von Fenstern in 2D-Ansichten.
•Die Auswirkungen Ihrer Wandputz einziehen-Einstellungen werden auch in den Schnitten dargestellt. (Zum Anzeigen der Auswirkungen dieser Einstellungen im 3D-Fenster müssen Sie das Feld “Anzeigen in 3D” in den Bedienelementen Wandputz einziehen markieren.)

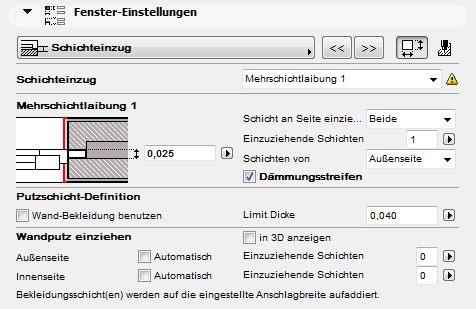

Registerseite Schichteneinzug
Es gibt zwei Einstellungstypen auf dieser Seite:
•Abschluss-Einstellungen (wenn Sie einen Wandabschluss verwenden); und
•Putzschicht einziehen Einstellungen, die davon unabhängig sind, ob Sie einen Wandabschlusstyp verwenden.
Abschlusstyp

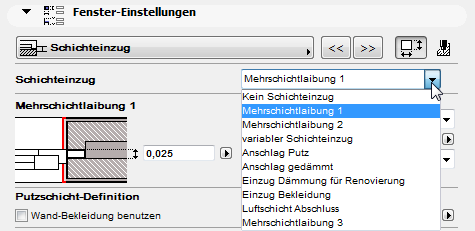

Wählen Sie einen Abschlusstyp, oder Keinen Abschluss im Drop-down Menü, wenn Sie keinen Abschluss verwenden wollen.
Die verfügbaren Abschlusstypen können je nach der Struktur des Anschlags variieren.
Diese Optionen variieren je nach dem ausgewählten Abschlusstyp.
Siehe auch Individueller Schichteinzug.
Schicht an Seite einziehen: Wählen Sie aus, ob die Wandschichten rechts, links oder an beiden Seite des Fensters eingezogen werden sollen.
Wählen Sie die Anzahl der einzuziehenden Schichten aus, beginnend mit der Außenseite oder Innenseite der Wand. (Schalten Sie diese Präferenz mit dem Popup Anzahl von um.)
Profil-Breite: Dieser Parameter gilt für den vorgefertigten Hohlraumabschluss. Geben Sie eine Breite für das Abschlusselement ein.
In den beiden folgenden Bildern beträgt die Breite der beiden Laibungen 60 mm. Die nominale Anschlagtiefe der beiden Fenster beträgt 780 mm.

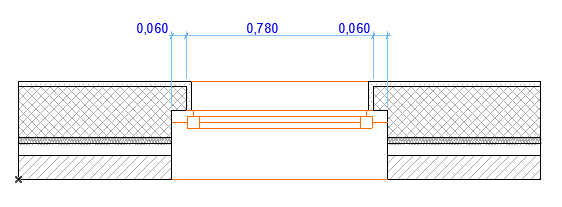

Im ersten Beispiel wird der Wandputz als Putzschicht eingezogen. Als Ergebnis wird die Putzschicht außerhalb der Wandlaibung ummantelt, die Anschlagbreite wird an der Last tragenden Schicht der Wand gemessen, und die nominale Anschlagbreite ist tatsächlich größer als die Breite zwischen den Putzschichten.

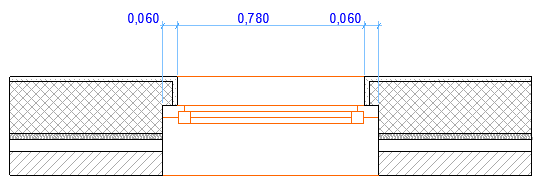

Im zweiten Beispiel wird die äußere Schicht durch die individuellen Abschlusseinstellungen ummantelt, wenn die Option Schicht als Putz betrachten nicht markiert ist. Als Ergebnis wird die Anschlagbreite mit der äußeren Schichtbreite gemessen, und die nominale Anschlagbreite ist identisch mit der Breite, die zwischen den ummantelten Schichten gemessen wurde.
Markieren Sie dieses Kästchen, um einen Dämmungsstreifen hinzuzufügen.
Geben Sie einen Wert für die Dicke dieses Dämmungsstreifens ein.
Verwenden Sie diese Einstellungen, wenn der Putz der Wand am Ende der Wand eingezogen werden soll - unabhängig davon, ob Sie einen Wandabschluss verwenden.
Anmerkung: Eine solche Schicht (die eingezogene Putz-Schicht) wird außerhalb der in den Anschlag-Einstellungen definierten Wand-Kontur eingezogen.
Anmerkung: Sie können die Optionen Rahmen und Wandputz einziehen nicht gleichzeitig verwenden.
Putzschicht-Definition
Als Erstes definieren Sie, welche Wandschicht für die Putzschicht berücksichtigt werden soll:
•Wandbekleidung verwenden: Die Komponente der mehrschichtigen Wand, die als “Bekleidung” definiert ist, wird als Putz betrachtet.
Alternativ:
•Putzdicke-Grenzwert: Definieren Sie die Putzschicht durch eine bestimmte Dicke - z. B. alle Schichten bis 40 mm werden als Putz betrachtet.
Sobald Sie festgelegt haben, welche Schichten als Putz betrachtet werden, verwenden Sie die Bedienelemente unter Wandputz einziehen zur Definition, welche der Putzschichten eingezogen werden sollen:
•entweder Automatisch (alle als Putz definierten Schichten in der Definition Putzschicht oben werden eingezogen), oder
•die angegebene Anzahl zusammenhängender, in der Definition Putzschicht als Putz definierter Schichten wird eingezogen.
Wandabschluss-Attribute

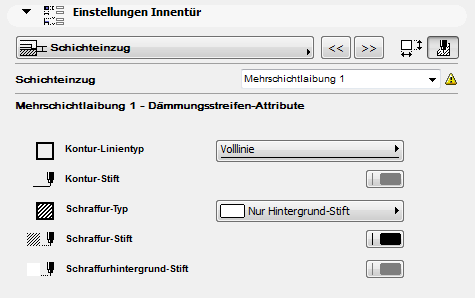

Zum Einstellen der Schraffur- und Stiftattribute für die Anzeige des Wandabschlusses klicken Sie auf die Attribute-Seite.
•Legen Sie bei einem traditionellen Hohlraumabschluss ggf. Attribute für den Dämmungsstreifen fest.
•Wenn Sie den vorgefertigten Abschluss verwenden, stellen Sie seine Attribute hier ein.
•Wenn Sie einen individuellen Abschluss verwenden, brauchen keine zusätzlichen Attribute festgelegt zu werden.
Siehe auch Definieren Sie die Grundrissattribute von Fenstern/Türen.
Wenn Sie einen individuellen Schichteinzug verwenden wollen, stellen Sie die Einzugspräferenzen für jede Schicht separat ein.
Siehe Individueller Schichteinzug.
