Nachfolgend finden Sie eine Beschreibung der Seite Sonnenschutz der individuellen Fenstereinstellungen für ein Fenster aus der INTERNATIONALEN ArchiCAD-Bibliothek.
Verwenden Sie dieses Teilfenster zum Definieren eines Sonnenschutzes für das Fenster.

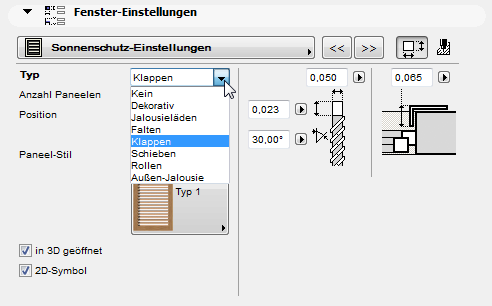

Klicken Sie zum Auswählen eines Sonnenschutzes auf das Popup Typ. Die übrigen Bedienelemente variieren je nach dem Sonnenschutz-Typ.
In 3D öffnen: (Für Fensterläden, die sich öffnen lassen.) Anzeige der Fensterläden in der geöffneten Position im 3D-Fenster.
3D Öffnung (Winkel): Geben Sie bei beweglichen Fensterläden an, wie weit sie in 3D-Ansichten geöffnet werden sollen. (Sie können die Fensterladenöffnung mit den editierbaren Fixpunkten auch grafisch im 3D-Fenster bearbeiten.)

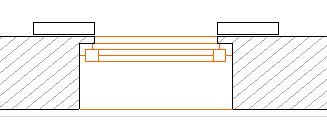

2D Symbol: Markieren Sie dieses Kästchen, um den Fensterladen symbolisch im 2D-Fenster anzuzeigen. (Wird bei Maßstäben unter 1:100 nicht angezeigt.)
Blendrahmen: Markieren Sie dieses Kästchen, um (im 3D-Fenster) den an das Fenster angrenzenden Rahmen des Sonnenschutzes anzuzeigen.
Fensterladenhöhe: Geben Sie einen Wert für die Fensterladenhöhe ein, oder klicken Sie auf Automatische Fensterladenhöhe, um die gleiche Höhe zu erzielen wie bei der Fensteröffnung.
Sonnenschutz-Attribute

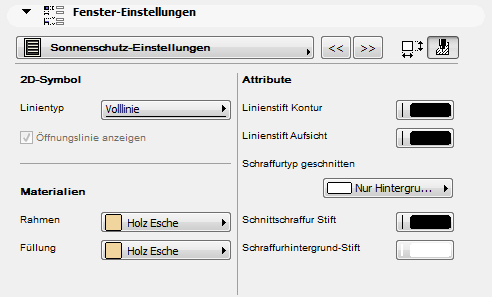

Zum Festlegen der Schraffur, des Materials und der Stiftattribute für den Sonnenschutz klicken Sie auf die Schaltfläche (oben rechts auf der Sonnenschutz-Seite), um die Attribut-Bedienelemente aufzurufen.
Siehe auch Definieren Sie die Grundrissattribute von Fenstern/Türen.
