サンシェード設定

海外仕様ArchiCADライブラリにある、袖と欄間を備えた「ヒンジドア」について、ドアの設定のグラフィカルインターフェイスパネルの［サンシェード設定］ページを以下に説明します。

このパネルは、ドアのサンシェードを定義するのに使用します。ドアに上げ袖もある場合、サンシェードは使用できません。

タイプポップアップをクリックしてサンシェードのテンプレートを選択します。残りのコントロールは、サンシェードタイプによって異なります。

［3Dでの開口］：（シャッターが開口している場合）シャッターを3Dウィンドウの開口位置に表示します。

［3Dでの開口（角度）］：可動シャッターの場合、3D表示でその開口距離を入力します（編集可能なホットスポットを使用して、シャッターの開口部を3Dウィンドウでグラフィカルに編集することもできます）。

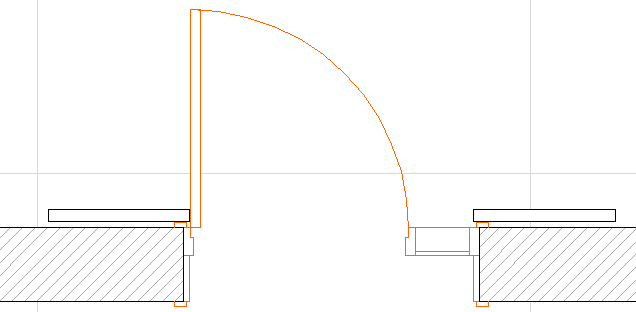

［2D表示］：このボックスをチェックすると、シャッターが2Dウィンドウにシンボルで表示されます

［追加枠］：このボックスをチェックすると、ドアに隣接するサンシェードの枠が（3Dウィンドウに）表示されます。

［シャッター高さ］：シャッター高さの値を入力するか、［自動シャッター高さ］をクリックしてシャッター高さをドアの開口部と同じ高さにします。

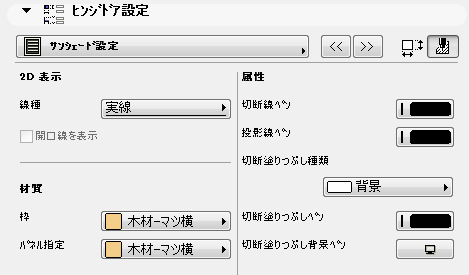

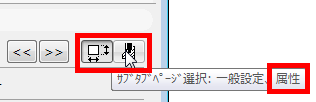

サンシェードの塗りつぶし、材質、およびペンの属性を設定するには、ボタン（［サンシェード設定］ページの右上）をクリックして［属性］コントロールにアクセスします。
