Для установки масштаба текущего активного окна выберите команду Документ > Масштаб плана этажа. (Имя команды изменяется в зависимости от активного окна.)
Вы можете иметь различные масштабы для каждого из окон.
Выберите либо стандартный масштаб из списка всплывающего меню, либо нестандартный, введя его масштабный множитель в числовое поле. Имя окна указывается в заголовке диалога.
Стандартные масштабы приводятся либо в метрических единицах измерения, либо в неметрических, применяемых в США, в зависимости от единиц линейных размеров, выбранных в диалоге Единицы измерения.
Вы также можете воспользоваться всплывающим меню масштабов в панели Оперативные параметры для установки масштаба текущего окна.
См Панель оперативных параметров.
Устанавливаемый Вами масштаб оказывается существенным в том случае, когда Вы хотите предварительно просмотреть на экране проект в том виде, в каком он будет выведен на печать. Чтобы вид, у которого был изменен уровень увеличения изображения, был представлен согласно текущему масштабу, выберите команду Вид > Уровень увеличения > В натуральную величину (или сделайте двойной щелчок на кнопке уровня увеличения изображения).
Изображение в натуральную величину - это изображение с уровнем увеличения 100%.
2D-символы некоторых объектов GDL (см. параметр ) могут зависеть от текущего масштаба: это означает, что символ изменяется согласно текущему масштабу.
Элементы с размерами модели и размерами бумаги
Элементы с размерами модели пересчитываются надлежащим образом всякий раз, когда Вы изменяете масштаб проекта. К ним относятся, в частности, все конструктивные элементы, такие как стены, объекты, перекрытия, и т.д.
Элементы с размерами бумаги всегда выводятся на печать или экран с указанной Вами величиной независимо от установленного в данный момент масштаба проекта. В частности, Вы можете специфицировать фиксированный размер (в пунктах или миллиметрах) для таких элементов, как тексты, размеры, маркеры и т.п.
Элементы с размерами модели или бумаги: следующие элементы могут иметь либо размер модели (масштабируемые согласно плану этажа), либо размеры бумаги (независимые от масштаба):
•текстовые блоки, размещенные с помощью инструмента Текст: выберите размер модели или размер бумаги.
См Инструмент Текст.
•линии штрихового или символьного типа: выберите размер модели или размер бумаги.
См Диалоговое Окно Типы Линий.
•образцы штриховки векторного или символьного типа, а также типа штриховки-рисунка: выберите размер модели или размер бумаги.
См Диалоговое Окно Образцов Штриховки.
Установка различного масштаба для каждого вида
При сохранении видов Вашего проекта вместе с ними сохраняются их масштабы. Естественно, что в процессе разработки проекта Вы изменяете его масштаб и сохраняете различные виды с различными масштабами, исходя из различных целей, используя при этом параметр масштаба.
См Параметры вида.
Установка отдельного масштаба печати для 2D-документа

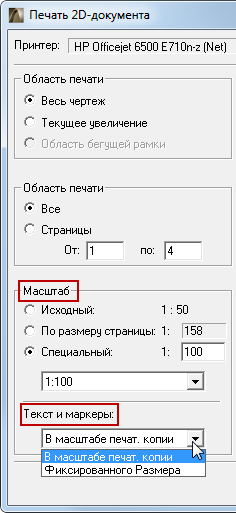

Параметр масштаба в диалоговых окнах Печать 2D-документа и Вывод на плоттер 2D-документа позволяет указывать специальный масштаб печати при выводе на принтер или плоттер содержимого плана этажа или другого 2D-окна.
См. Печать 2D-документа и Вывод на плоттер 2D-документа.
Параметр Текст и маркеры позволяет увеличить/уменьшить тексты и маркеры согласно изменению масштаба печати или оставить их фиксированного размера.
Масштаб чертежа

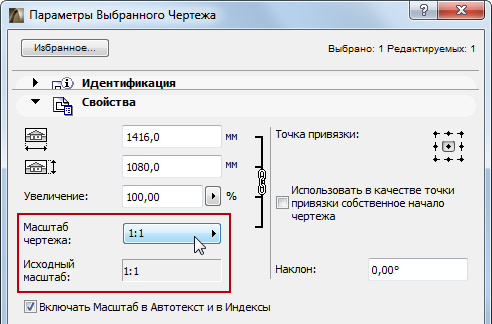

Чертежи, построенные на основании видов ArchiCAD, имеют масштаб чертежа. По умолчанию масштаб чертежа соответствует исходному масштабу (то есть исходному виду чертежа), однако Вы можете изменить масштаб чертежа в диалоге Параметры чертежа.
Настройка масштаба чертежа не влияет на масштаб объектов, расположенных в чертеже; это эквивалентно графическому изменению размеров, как, например, в случае изменения размеров документа в процессе выполнения копий с помощью копировальной техники.
