Слои используются для логического разделения элементов. Однотипные группы элементов, такие как размерные цепочки, мебель, символы электрооборудования и т.д., привязываются к своим собственным слоям.
Элемент может принадлежать только одному слою.
Для каждого слоя указываются следующие параметры:
•открыть/закрыть;
•показать/спрятать;
•режим 3D-вида;
•группа пересечения слоев.
ArchiCAD поставляется с предварительно определенным набором слоев. Каждый из инструментов имеет по умолчанию свой собственный слой. Поэтому, если Вы размещаете элемент с помощью того или иного инструмента, то он (элемент) автоматически приписывается соответствующему слою (например, слою внешних стен, колонн или балок).
Примечание: Двери, окна, концы стен и угловые окна не имеют самостоятельных слоев; они находятся на слоях стен, в которых они размещены. Камеры не имеют слоев.
Слои можно удалять; в этом случае происходит удаление всех расположенных на них элементов. Имеется специальный слой - Слой ArchiCAD, который нельзя удалить, спрятать или закрыть, так как проект ArchiCAD должен всегда иметь, по крайней мере, один слой. При наличии ошибки в файле, любые элементы, теряющие свои слои, размещаются на Слое ArchiCAD.

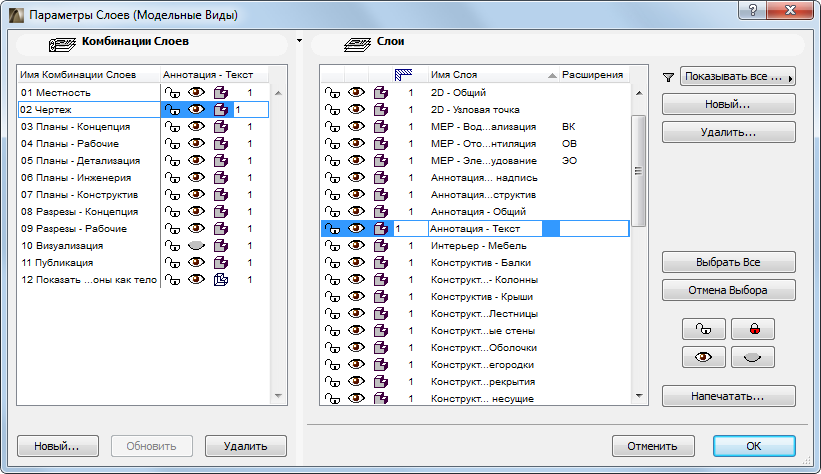

Каждый проект ArchiCAD имеет один набор слоев, управление которым производится из диалогового окна Параметры слоев и к которому можно получить доступ следующим образом:
•Параметры > Реквизиты элементов > Параметры слоев
•Документ > Слои > Параметры слоев (клавишная команда: Ctrl+L).
•Пиктограмма установки параметров слоев в информационном табло любого инструмента ArchiCAD
См Диалоговое Окно Параметров Слоев.
Панель слоев содержит клавишные команды для быстрого и удобного изменения состояния многих слоев.
См Панель слоев.
Слои носят глобальный характер. Это означает, что одни и те же слои доступны на всех этажах, а также во всех окнах рабочего стола. Тем не менее, слои, используемые в книге макетов, могут иметь другие параметры, чем те слои, которые используются в модельных видах. Заголовок диалогового окна Параметры слоев содержит указание, какой тип окна является активным в ArchiCAD - модельный вид или книга макетов (альбом чертежей).
См Использование других установок слоев для книги макетов.
Использование слоев для закрытия элементов с целью предотвращения их редактирования
Перейдите в диалоговое окно Параметры слоев. Щелкните на пиктограмме замка, чтобы изменить состояние переключателя открыт/закрыт выбранного слоя.
Если слой является закрытым, его элементы нельзя редактировать; это оказывается полезным в том случае, когда Вы хотите предотвратить нежелательные изменения в проекте.
Использование слоев, чтобы показать/спрятать элементы

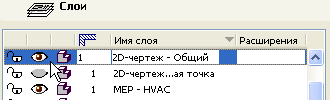

Перейдите в диалоговое окно Параметры слоев. Чтобы показать/спрятать слой переключите состояние пиктограммы с изображение глаза соответствующего слоя.
Если слой находится в состоянии Спрятать, его элементы не показываются на плане этажа.
Примечание: Если Вы прячете слой элемента, то также прячутся все связанные с ним выносные надписи, даже если они располагаются на других слоях.
Использование слоев, чтобы показать 3D-элементы в каркасном режиме
Перейдите в диалоговое окно Параметры слоев.
Щелкните на пиктограмме С раскраской и тенями/каркасный требуемого слоя, чтобы произвести переключение между одноименными режимами 3D-воспроизведения.
Этот параметр не зависит от текущего 3D-режима, установленного в подменю Вид > Параметры 3D-вида.
