Изменение наклонных стен и колонн
Можно изменить размеры наклонных стен и колонн, а также можно изменить угол их наклона с помощью локальной панели в 3D-окне и в разрезах/фасадах. (Колонны могут быть изменены и в окне плана этажа.)
В 3D-окне Вы можете:

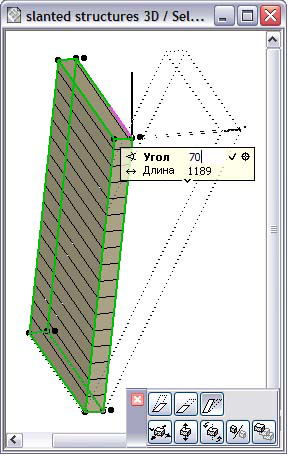

•Изменить наклон вертикальной стены/колонны или углов скоса наклонной стены/колонны путем выбора угловой вершины (для стены) или центра верхней плоскости колонны и перемещением ее вдоль горизонтальной плоскости. (Используйте команду локальной панели Изменение угла.)
Примечание: Вы не сможете наклонить стену, линия привязки которой располагается по центру.

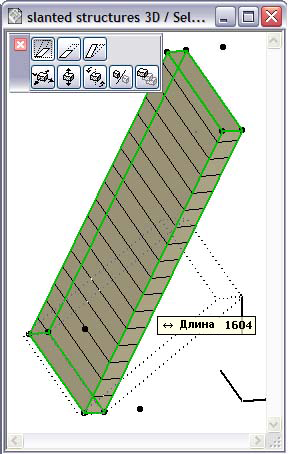

•Изменить размеры наклонной стены/колонны перемещением ее верхнего или нижнего ребра вверх или вниз вдоль плоскости стены (используйте команду локальной панели Изменение размера наклонной высоты для стен или Изменение размера высоты при фиксированном угле для колонн.)

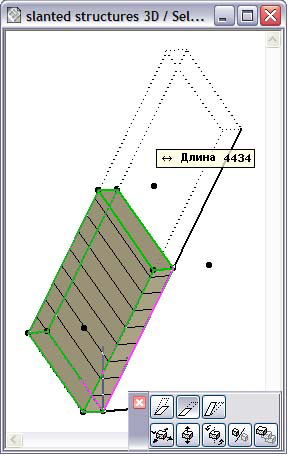

•Изменить размеры наклонной стены/колонны вертикально. (Команда Изменение размера высоты в локальной панели). В результате изменения высоты стены ее толщина остается прежней, однако угол наклона изменяется соответствующим образом.
В разрезах можно использовать те же функции. (Изменение угла наклона возможно только в том случае, когда линия привязки стены располагается перпендикулярно линии сечения.) (В этом случае поле Расстояние в табло слежения предоставляет возможность редактировать наклон стены с помощью ее смещения, то есть значения расстояния.)
Кроме того, Вы можете редактировать наклонную с двух сторон стену:

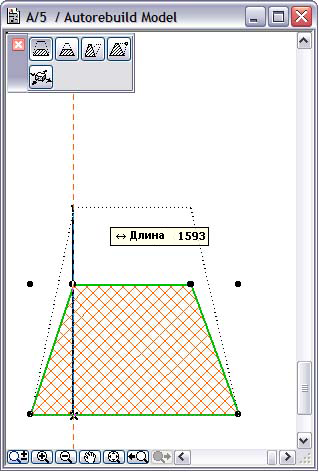

•Если Вы смещаете по вертикали нижнюю или верхнюю поверхность наклонной с двух сторон стены, будут изменены углы наклона двух боковых поверхностей.

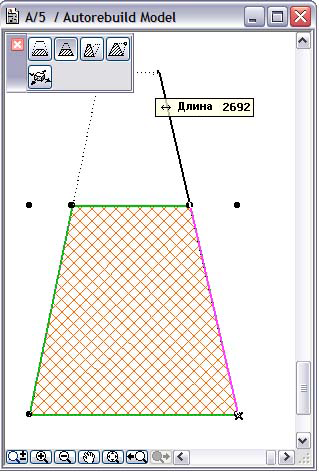

•Если Вы изменяете высоту одной из сторон стены, обе боковых поверхности сохраняют угол наклона (при этом верхняя поверхность может оказаться нулевой толщины).
Следующие два метода действуют только в разрезах относительно наклонных с двух сторон стен при условии, что линия сечения разреза располагается перпендикулярно стене.

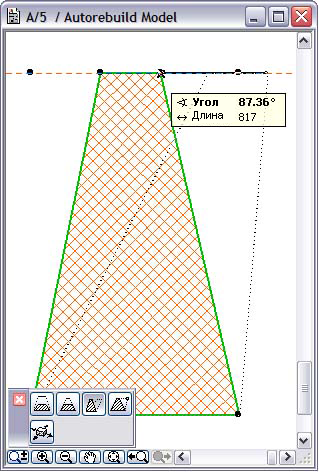

•Если Вы перемещаете верхнюю поверхность горизонтально, ее толщина остается прежней, а углы наклона обеих боковых поверхностей изменяются.

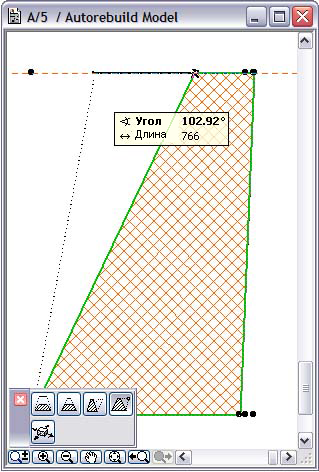

•Если Вы перемещаете одну из верхних вершин горизонтально, угол боковой поверхности с этой стороны стены изменяется, как и толщина верхней части стены, однако угол наклона боковой стены с противоположной стороны остается прежним.
Вы можете графически изменять угол наклона колонн на плане этажа, а также в 3D-окне.
