Построение наклонной или наклонной с двух сторон стены

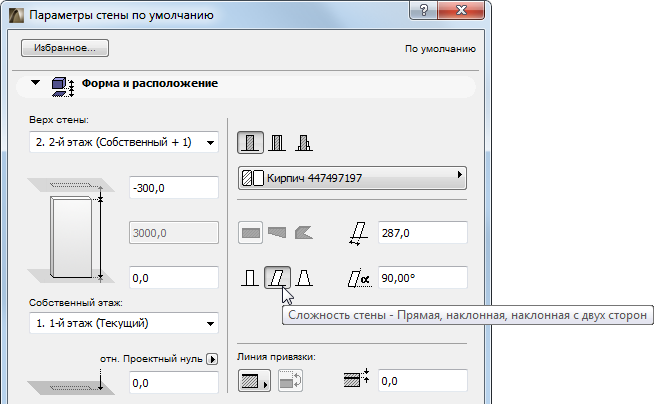

Чтобы начертить стену, вертикальная ось которой наклонена на одной или обоих сторонах, перейдите в диалог Параметры стены (панель Форма и расположение).
Щелкните на пиктограмме требуемой наклонной стены.
Введите требуемые углы наклона стены.
Наклонная стена наклонена в одну сторону; ее две боковых поверхности являются параллельными друг другу. В наклонной с двух сторон стене боковые поверхности не параллельны;
Высота обоих типов наклонной стены измеряется между самой нижней и самой высокой точкой. При установке угла в наклонной с двух сторон стене поддерживается ограничение на минимальную толщину верхней части стены. Для основной конструкции она может быть равна нулю. Толщина верха многослойной стены должна быть достаточной, чтобы представлять все слои.
При указании значения высоты наклонной с двух сторон стены действует ограничение, что ширина стены вверху не может быть отрицательным числом (то есть Вы не можете “подняться” выше той точки, где сходятся боковые поверхности).
Толщина наклонной стены - это толщина, измеряемая перпендикулярно вектору наклона (как это показывается соответствующей пиктограммой в информационном табло):
Толщина наклонной с двух сторон стены определяется ее толщиной в основании.
При переключении одного типа наклонной стены в другой стена преобразуется следующим образом:
•Если Вы преобразуете наклонную стену в стену с наклоном с двух сторон, толщина новой стены (то есть в основании стены) принимает значение толщины исходной стены.
•Если же Вы преобразуете наклонную с двух сторон стену либо в вертикальную, либо в наклонную в одну сторону, новая стена будет иметь толщину исходной стены.
Для получения дополнительной информации относительно изменения геометрии наклонной стены см. Изменение наклонных стен и колонн.
Наклонная с Двух Сторон Стена в окне Разреза
наклонная с двух сторон стена в Разрезе имеет форму трапеции.
Если стена имеет многослойную конструкцию, то геометрия ее слоев соответствует Многослойной Трапецеидальной Стене.
