Для изменения размеров балки с помощью локальной панели:
1.Выберите балку на плане этажа или в 3D-окне.
Примечание: Можно изменить размеры балки в разрезе при условии, что линия привязки балки проходит перпендикулярно линии сечения разреза.
2.Щелкните на вершине элемента. Появится локальная панель. Выберите соответствующую пиктограмму изменения размера:
3.Щелчком определите новое расположение конечной точки.
Для изменения размеров с помощью команды меню выполните следующие шаги:
1.Выберите балку.
2.Выполните команду Редактор > Изменить форму > Изменить размеры.
3.Сделайте щелчок на вершине линии привязки и переместите ее.
4.Сделайте щелчок, чтобы зафиксировать положение конечной точки. При этом балка увеличится по размерам или уменьшится и, в зависимости от расположения конечной точки, также может и повернуться. Другая конечная точка останется на месте.

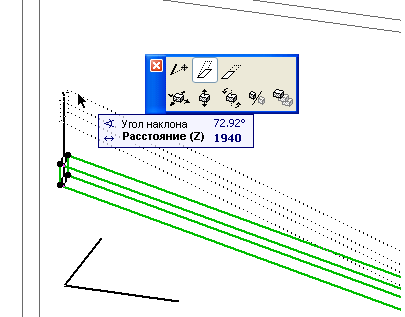

Для изменения угла наклона балки:
1.Выберите ее в окне Плана этажа или в 3D-окне.
2.Выберите команду Изменение угла в локальной панели.
3.Переместите балку графически, чтобы она приняла требуемый угол наклона.
Для искривления или выпрямления балки:
См. Искривление/выпрямление стороны элемента.
Примечание: Наклонная балка не может быть искривлена.
Для растяжения криволинейной балки:
