Искривление/выпрямление стороны элемента

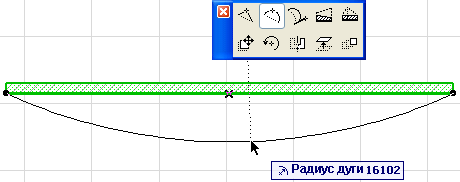

При помощи функции Криволинейное ребро, находящейся в локальной панели, можно искривлять сегменты прямолинейных элементов - таких как стены или балки - путем перемещения ребра или линии привязки.


Результирующая дуга будет проходить через концы стороны и указанную точку.

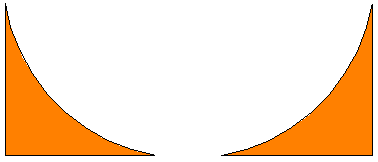

Примечание: Если построенная дугообразная сторона пересекает другие стороны этого многоугольника, то ArchiCAD преобразует форму многоугольника к правильному виду, что может привести даже к его разбиению на несколько частей.

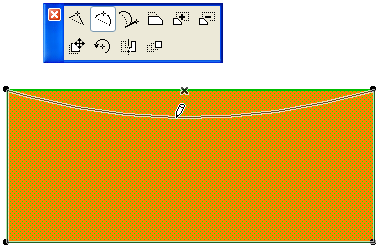

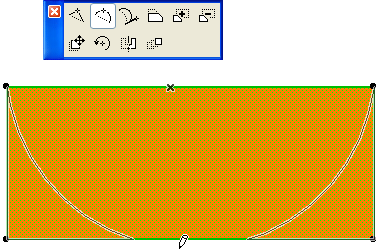

FillCurve1.png   FillCurve2.png

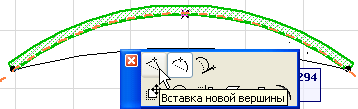

Для выпрямления криволинейной стороны, выберите ее, затем выберите в локальной панели пиктограмму Вставка новой вершины.


Для получения дополнительной информации о редактировании криволинейных элементов см Изменение размеров криволинейных элементов.

См. также Отверстия в Криволинейных Балках
