С помощью пиктограммы Перемещение вершины локальной панели можно изменить место расположения вершины многоугольного элемента.
Связанные с ней стороны будут следовать за вершиной.
Команда Перемещение вершины также полезна для изменения размеров объектов, дверей и окон.
См. Изменение размеров объектов.

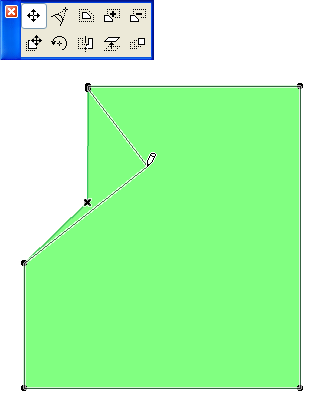

•Вы можете удалить вершину, совместив ее с одной из соседних вершин.

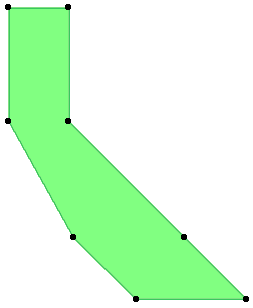

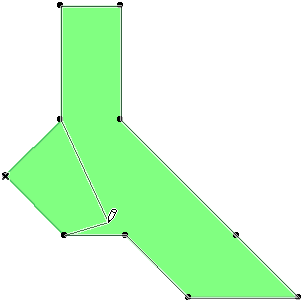

•Если вершина совмещается не с соседней, удаляется та часть многоугольника, которая содержит меньше вершин.
•Если перемещение вершины приводит к удалению одной из ее примыкающих сторон, то будет удалена также и вторая вершина этой стороны, а вместе с ней и ее вторая сторона.
•Если Вы поместили вершину таким образом, что в многоугольнике образуются самопересечения, то многоугольники будут разделены.
•При перемещении одной из вершин дугообразного ребра дуга изменяется таким образом, что ее центральный угол (отношение дуга/хорда) остается прежним.
С помощью функции скругления (пиктограмма Скругление вершины локальной панели), Вы можете заменить вершину многоугольника дугой, радиус которой указывается в диалоге Скругление/Соединение.
Для получения подробной информации см. Скругление или соединение элементов.
