Если Вам необходимо создать множество копий элемента в пределах одного проекта, размещение которых удовлетворяло бы определенным правилам, например, на одинаковом расстоянии друг от друга, то воспользуйтесь командой Редактор > Изменить расположение > Тиражировать или одноименную команду в локальной панели.
Команда Тиражировать создает любое указанное Вами число точных дубликатов выбранных элементов текущего этажа, с использованием одного из следующих методов:
•Перемещение. Тиражирование осуществляется размещением дубликатов вдоль указанной прямой.
•Поворот. Тиражирование осуществляется размещением дубликатов вдоль указанной дуги.
•Вертикальное смещение. Тиражирование осуществляется размещением дубликатов вдоль вертикальной линии. (Недоступно в 3D-документах и в окнах Деталей/Рабочих листов.)
•Матрица. Тиражирование осуществляется размещением дубликатов вдоль двух указанных взаимно перпендикулярных прямых. При этом следует определить количество копий вдоль двух направлений. Можно также установить два параметра вертикального смещения.

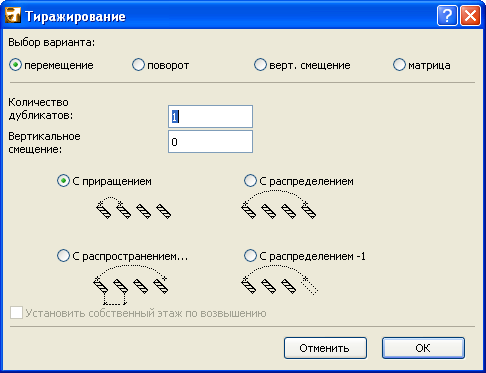

В нижней части диалога устанавливаются следующие параметры:
•Количество дубликатов. Укажите количество создаваемых копий элементов при тиражировании.
•Вертикальное смещение. Если тиражирование производится в 2D-окне, укажите в этом поле (если необходимо) величину приращения возвышения каждой последующей копии тиражируемого объекта, даже при использовании перемещения, поворота или матрицы.

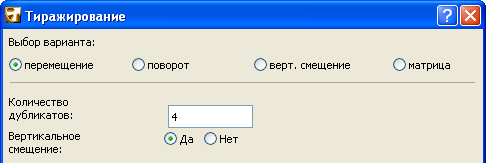

Если Вы хотите использовать вертикальное смещение при тиражировании элементов в 3D-окне, то для параметра Вертикальное смещение выберите вариант Да.

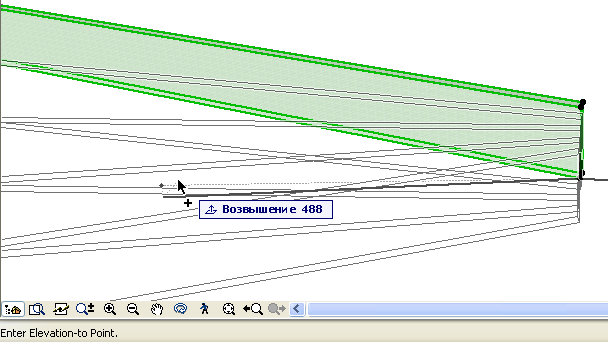

В этом случае после закрытия диалога Тиражирование и в процессе выполнения этой операции Вам будет предложено определить вертикальное смещение графически, как это показано на приводимом ниже примере тиражирования и поворота стены:

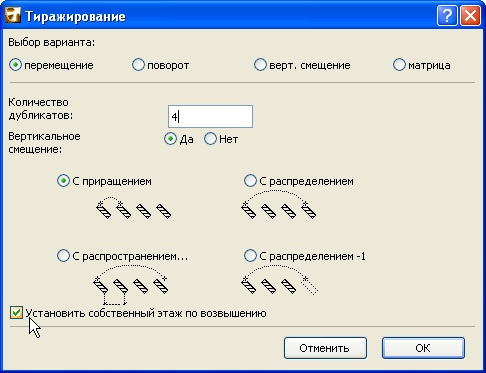

При использовании вертикального смещения как части операции Тиражирования, становится доступен маркер Установить собственный этаж по возвышению: При его отметке вновь создаваемые элементы будут иметь собственный этаж согласно их расположению в поэтажной структуре проекта. Если этот маркер остается не отмеченным, то собственные этажи новых элементов будут совпадать с собственным этажом исходного элемента.
См. Изменение Собственного этажа согласно Возвышению.
•С приращением. Построенная Вами прямая или дуга тиражирования интерпретируется как шаг размещения дубликатов.
•С распределением. Построенная Вами прямая или дуга тиражирования интерпретируется как траектория, вдоль которой равномерно должно разместиться указанное количество дубликатов.
•С распределением-1. Интерпретируется как и предыдущая кнопка, однако указанное расстояние делится на количество копий+1 и в конечной точке дубликат не создается.
•С распространением. Построенная Вами прямая или дуга тиражирования интерпретируется как траектория, вдоль которой размещаются дубликаты на одинаковом расстоянии друг от друга. В этом случае указывается не количество копий, а расстояние между ними в линейных или угловых величинах.

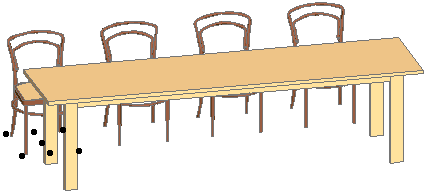

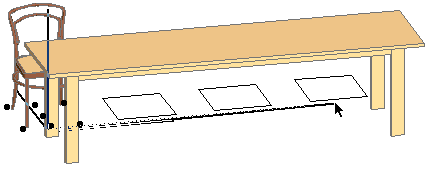

После завершения установок параметров нажмите кнопку ОК, чтобы вернуться к чертежу, и проведите прямую или дугу тиражирования. При тиражировании в двух направлениях следует указать два вектора.
