Каждый конструктивный элемент и объект физически привязывается к Собственному этажу и перемещается вместе с ним.
•В окне Плана этажа Собственным для элемента является этаж, указанный в диалоговом окне Параметров инструмента: по умолчанию это текущий этаж, но можно Собственным назначить и любой другой этаж. В любом случае, элемент будет размещен на Собственном этаже.
•При размещении элемента в 3D-окне, назначение Собственного этажа зависит от отметки элемента: Собственным будет назначен ближайший этаж, находящийся ниже отметки элемента, на момент его размещения. (При активном 3D-окне, элементы управления назначением Собственного этажа и величиной смещения относительно него, расположенные в диалоговых окнах Параметров инструментов по умолчанию, не активны. Однако, есть возможность установить отметку низа относительно Проектного нуля в диалоговых окнах Параметров инструментов.)
•При переназначении Собственного этажа элемента (например, с 0. Этажа на 1. Этаж), расположение элемента изменится, и он будет перемещен на новый Собственный этаж (с 0. Этажа на 1. Этаж).
Примечание: Для обеспечения совместимости с предыдущими версиями ArchiCAD, можно переопределить Собственный этаж таким образом, чтобы элемент не изменил своего местоположения. См. Переназначить Собственный этаж.
•При перемещении элемента на другой этаж (например, при помощи команды Сместить по вертикали), его Собственный этаж будет по умолчанию изменен, чтобы больше соответствовать новому местоположению элемента. (См. Изменение Собственного этажа согласно Возвышению.)
•При непосредственно изменении Собственного этажа (например, при переопределении уровня этажа в диалоге Установки этажей), привязанный к нему элемент будет перемещен вместе с ним (с сохранением собственного смещения).
•При удалении этажа, элементы, для которых он был назначен как Собственный, удаляются вместе с ним!
Другие варианты использования Собственного этажа:
•Собственный этаж помогает указать, какая часть элемента будет отображаться согласно параметру Показ на этажах диалогового окна Параметров инструмента. (См. Показать на этажах.)
•Собственный этаж может использоваться в качестве критерия составления смет.
Назначьте Собственный этаж (для Элементов, размещенных на Плане этажа)
Перед размещением нового элемента на Плане этажа:

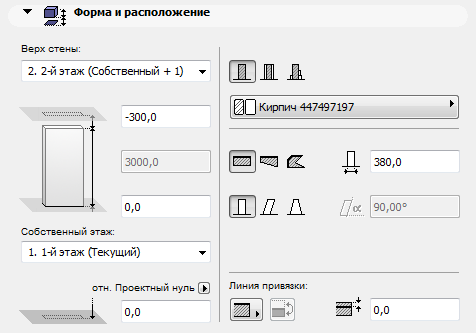

В диалоговом окне Параметров инструмента или в Информационном табло выберите Собственный этаж, на котором должен быть размещен элемент в окне Плана этажа.
•По умолчанию: Собственным этажом элемента будет текущий этаж.

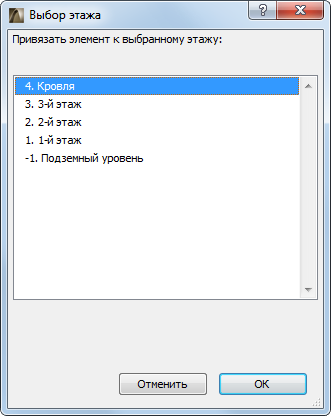

•В качестве альтернативы можно выбрать другой этаж в этого выпадающего меню, или (если список не вмещает все существующие этажи) нажмите на. Выбрать этаж чтобы отобразить полный список этажей. Выберите этаж, на которым требуется разместить элемент: он будет установлен как Собственный этаж элемента.

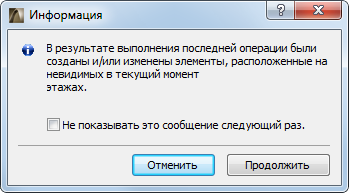

Если текущим является Первый этаж, а для вновь создаваемого элемента Собственным назначен Второй этаж, то при размещении элемент не будет виден на текущем этаже. На экран будет выведено следующее сообщение.
Переназначить Собственный этаж
Несмотря на то, что элементы “следуют” за Собственными этажами - при переназначении элементу Собственного этажа, он автоматически перемещается на этот этаж - существует возможность переназначить Собственный этаж с сохранением местоположения элемента на исходном этаже.

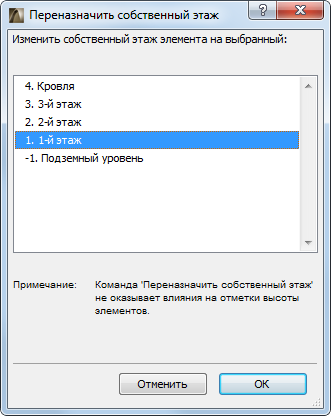

Воспользуйтесь командой Редактор > Параметры элемента > Переназначить собственный этаж, чтобы переопределить Собственный этаж для выбранного элемента. Элемент останется на том же месте в то время, как его Собственный этаж будет изменен.
Эта команда также доступна в контекстном меню выбранного элемента.
Собственный этаж в 3D-окне
При размещении элемента в 3D-окне, Собственный этаж назначается не на основе диалогового окна Параметров инструмента (в котором соответствующие элементы управления становятся недоступны), а определяется исходя из возвышения элемента: то есть, Собственным становится наиболее близко расположенный этаж, находящийся ниже точки привязки элемента на момент его размещения.
Примечание: Для Оболочки этой точкой привязки является первая точка, указываемая при построении Оболочки (не самая нижняя точка).
Изменение Собственного этажа согласно Возвышению
При перемещении уже размещенного элемента на другой этаж, Собственный этаж элемента пере назначается в соответствии с новым местоположением элемента.

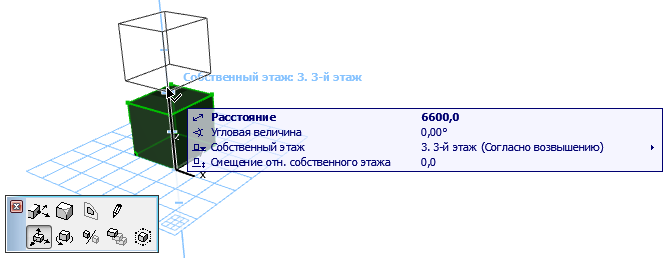

При перемещении элемента по вертикали, текст “Согласно возвышению” в Табло слежения показывает, что Собственный этаж изменяется по принципу наилучшего соответствия новому возвышению элемента:
Обратите внимание на то, что Направляющие линии обозначают местоположение уровня этажа для облегчения размещения элемента.
В качестве альтернативы можно использовать элементы управления Табло слежения для назначения выбранному элементу другого Собственный этажа, независимо от возвышения элемента:
Также в 2D или 3D-окне можно автоматически изменить Собственный этаж элемента при изменении его возвышения. Для этого воспользуйтесь командой Сместить или Тиражировать, отметив маркер Установить собственный этаж по возвышению:
Если маркер не отмечен, Собственный этаж элемента остается таким, как он определен в диалоге установки Параметров инструмента (или в Информационном табло) не зависимо от изменения его возвышения.
См. также Смещение элементов по вертикали и Тиражирование элементов.
