Определение координат в табло слежения

Можно использовать непосредственный числовой ввод координат с клавиатуры либо прибегнуть к комбинированному использованию мышки и клавиатуры.

Значения по горизонтали и вертикали соответствуют координатам X и Y (называемыми декартовыми координатами), а радиальные и угловые значения называются полярными координатами.

Координаты могут принимать абсолютные и относительные значения. По умолчанию в координатном табло приводятся относительные значения.

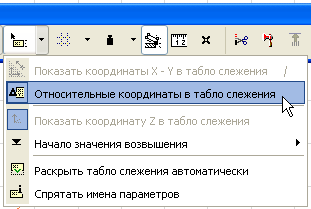

Воспользуйтесь командой-переключателем Относительные координаты в табло слежения в табло команд Стандарт (всплывающее меню табло слежения) для переключения между относительными/абсолютными значениями.

•Относительные значения измеряются относительно локальной системы координат, то есть они предоставляют горизонтальные (X), вертикальные (Y), линейные (D) и угловые (A) значения расстояния или расположения курсора относительно последней точки редактирования.

•Абсолютные значения измеряются относительно пользовательского начала координат. Это означает, что они представляют горизонтальные (X), вертикальные (Y), линейные (D) и угловые (A) значения или расположение курсора относительно пользовательского начала координат.

См. Системы координат.

Временная штриховая линия рисуется между этим началом координат и курсором, чтобы указать, что Вы используете абсолютные координаты.

Для получения дополнительной информации о возвышениях см. Значения возвышения в табло слежения.
