Значения возвышения в табло слежения
Во время определения нового элемента обратите внимание на значение координаты Z в табло слежения, чтобы проверить его возвышение.

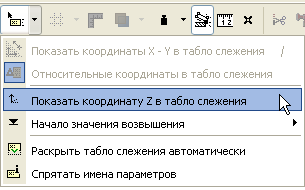

Вы должны активировать команду Показать координату Z в табло слежения в меню Табло слежения табло команд Стандарт. (Эта команда является активной при выполнении операций редактирования/ввода.)
При создании стены, колонны, балки или объекта с использованием функции привязки значение Z отражает возвышение соответствующего перекрытия/оболочки/крыши/3D-сетки.
См. Притяжение.
Если Вы выберите вариант Всегда для управляющего элемента Показать табло слежения в диалоге команды Параметры > Окружающая среда > Табло слежения и ввод координат, то поле Z табло слежения будет показывать значение возвышения, даже если не производится создание нового элемента; просто переместите курсор, чтобы получить обратную связь.
Табло слежения может представлять значение возвышения в трех различных формах в зависимости от выбранного Вами варианта:
•относительно проектного нуля;
•относительно текущего этажа (или в 3D-окне, относительно пользовательского начала координат);
•относительно двух факультативных уровней привязки, определенных в Параметры > Рабочая среда проекта > Уровни привязки.
См. Уровни Привязки.
Для указания, какой из вариантов привязки возвышения (Z) следует использовать в табло слежения:

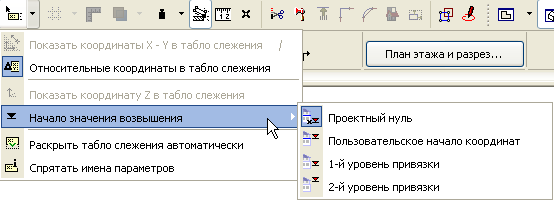

1.Откройте всплывающее меню пиктограммы табло слежения в табло команд Стандарт.
2.Откройте подменю Начало значения возвышения.
3.Выберите требуемый уровень привязки.
Вы можете определить факультативные уровни привязки, которые помогают располагать элементы с использованием табло слежения.
Уровни привязки определяются в диалоге команды Параметры > Рабочая среда проекта > Уровни привязки.
См. Уровни Привязки.
