Плоскость редактирования и создание 3D-элементов

•Элементы, размещаемые в 3D-окне, располагаются в соответствии с их отметкой по умолчанию; при этом Плоскость редактирования автоматически перемещается на эту отметку. (Отметка по умолчанию может различаться для каждого конструктивного элемента).

•При начале создания элемента с использованием привязки к узловой точке какого-либо существующего элемента, плоскость редактирования автоматически перемещается в нужное положение.

Исключение: Вы можете ограничить отметку вновь создаваемых элементов существующим положением плоскости редактирования.

См. Зафиксировать плоскостью.

•Если Вы измените расположение начала пользовательской системы координат (нажатие сочетания клавиш Alt + Shift на вершине элемента), то плоскость редактирования переместится так, что будет проходить через эту вершину.

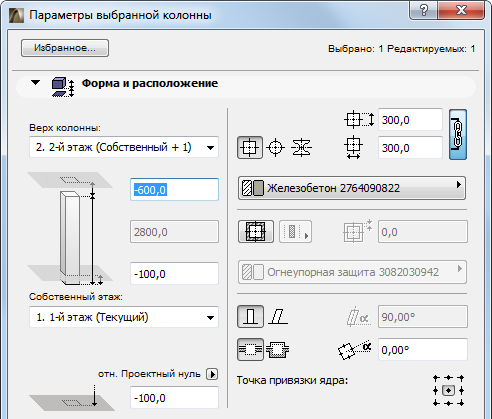

•Назначение Собственного этажа элементам, создаваемым в 3D-окне происходит в соответствии с их возвышением на момент размещения: если Вы создаете элемент на уровне, соответствующем Этажу 2, то этот этаж будет назначен Собственным для этого элемента.

Собственным становится этаж, ближайший к отметке основания элемента.

Примечание: Возвышение проема в стене строго определяется текущими значениями диалоговых окон параметров окон/дверей.
