При размещении новой Стены, Колонны, Балки или элемента-объекта (в том числе и отметки уровня), Вы можете воспользоваться функцией Притяжения для размещения на том же самом этаже нового элемента непосредственно на верхней поверхности Перекрытия, Крыши, Оболочки или 3D-сетки, используя возвышение уже существующего элемента.
Притяжение наиболее полезно при размещении элементов в окне Плана этажа. (В 3D-окне функция Привязки к поверхности имеет тот же самый эффект. См. Привязка к поверхности в 3D.)
Для выбора этой функции воспользуйтесь управляющими элементами пиктограммы Притяжение в табло команд Стандарт или пиктограммами в координатном табло.
Примечание: Притяжение действует только при размещении новых элементов и не может использоваться при редактировании существующих.

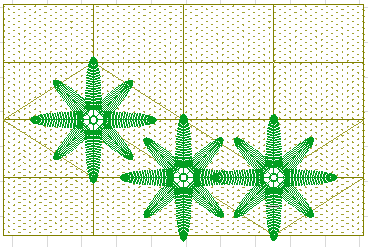

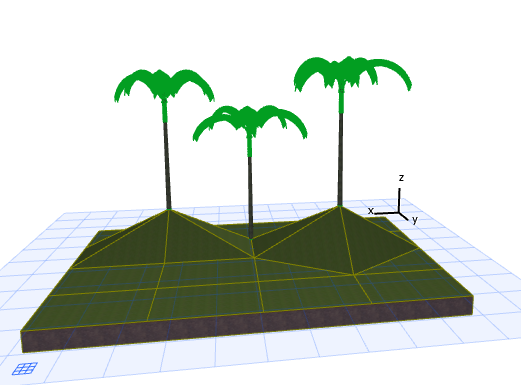

Например, для размещения деревьев на поверхности 3D-сетки, активируйте инструмент Объект, выберите нужное дерево, затем выберите функцию “Притяжение к 3D-сетке” в выпадающем меню Притяжения, находящемся в Стандартном табло команд. Теперь при размещении деревьев, они будут располагаться на верхней поверхности 3D-сетки в местах, указываемых щелчком мыши.

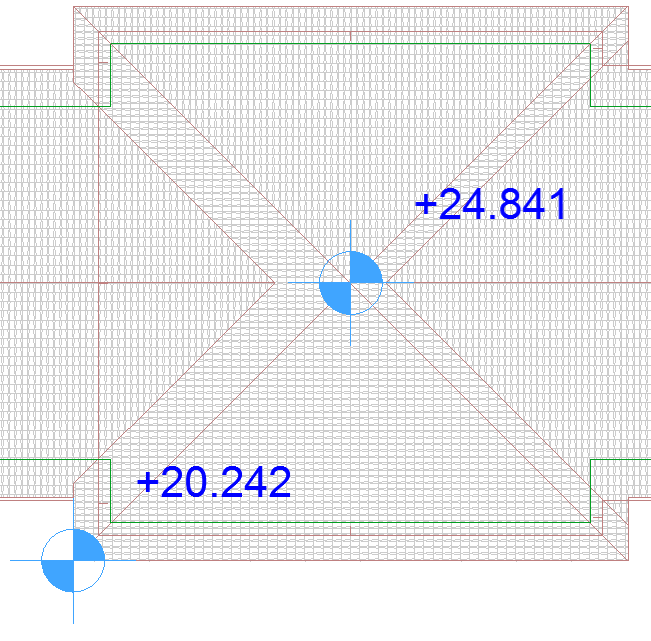

Отметки уровня, размещаемые при включенной функции Притяжения, на Перекрытиях, Крышах, Оболочках или 3D-сетках, автоматически становятся ассоциативными.
Если функция Притяжения включена (активна пиктограмма Притяжения), но в месте создания нового элемента нет Перекрытия, Крыши, Оболочки или 3D-сетки, элемент будет размещен как обычно, т.е. на отметке, указанной в Параметрах соответствующего инструмента.
