Привязка к существующим элементам
Позиционирование элементов
ArchiCAD позволяет перемещать или изменять форму элементов посредством позиционирования их относительно существующих элементов в процессе выполнения операции перемещения.
Функция позиционирования элементов активируется/деактивируется с помощью команды-переключателя Параметры > Позиционирование элементов. (Эта команда также присутствует в табло команд Стандарт.)
Позиционирование элемента может включаться/отключаться в процессе выполнения той или иной операции с помощью клавишной команды E.
Примечание: Позиционирование элементов можно использовать только при отключенном позиционировании по сетке.
Если Вы выбрали элемент и начали перемещать его при включенном позиционировании элементов, то увидите, что его специальные точки представляются в виде небольших квадратов.
Эти специальные точки включают:
•точки выбора элемента, включая точки привязки;
•точки деления элемента (если активировано позиционирование в специальных точках);
См. Привязка в специальных точках.
•вершина курсора.

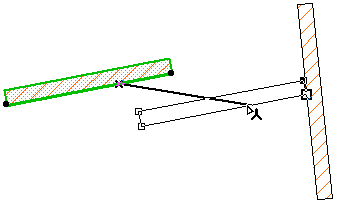

Когда одна из этих специальных точек выбора встретится с вершиной, точкой привязки или ребром другого элемента, что фиксируется изменением формы курсора для указания установления связи между элементами специального вида, эта специальная точка выбора становится больше по размеру. В этот момент Вы можете произвести щелчок для соединения этих двух элементов; при этом курсор не надо перемещать в точку фактического соединения элементов.
Если более чем одна специальная точка перемещаемого элемента совпала с подходящей точкой другого элемента, то все они примут черный цвет. В этом случае Вы можете воспользоваться клавишей пробела для циклического перебора этих точек. Когда требуемая точка примет форму увеличенного квадрата, сделайте щелчок.
В ArchiCAD курсор привязывается к любой поверхности (а также к ребрам и точкам) в 3D-окне, что облегчает построение объектов в окружении других элементов.
Привязки к поверхности активна по умолчанию. Эта функция активируется/деактивируется с помощью команды-переключателя Параметры > Привязка к поверхности.
(Также существует возможность Привязки к поверхности в 2D-окнах при помощи функции Притяжения. См. Притяжение.)
