Методы построения со смещением и с повторяющимся смещением

Методы построения со смещением и с повторяющимся смещением позволяют создавать элементы, имеющие форму полилиний, с заданным смещением относительно начерченной линии привязки. Для построения таких элементов можно использовать любой инструмент, имеющий линейный или многоугольный способ построения.

Процедура построения элемента в виде полилинии со смещением выглядит следующим образом.

1.Активируйте инструмент, с помощью которого следует построить новый элемент.

2.Выберите или активируйте метод построения со смещением, используя один из следующих управляющих элементов:

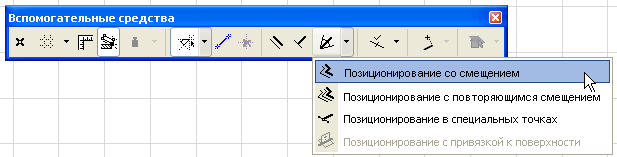

•Всплывающее меню табло команд Вспомогательные средства.

•Панель управления.

См. Панель управления.

3.Начертите линию привязки или открытую/замкнутую полилинию привязки. Форма курсора указывает на выполнение команды построения со смещением и с повторяющимся смещением.

Примечание: При желании Вы можете построить эту полилинию с помощью волшебной палочки.

См. Волшебная палочка.

4.Двойным щелчком завершите построение линии/полилинии привязки.

5.Появляется растягивающийся контур; переместите курсор в конечную точку нового элемента.

6.Если Вы используете обычную команду Позиционирование со смещением, то для размещения элемента сделайте один щелчок.

7.Если Вы используете команду Позиционирование с повторяющимся смещением, то произведите столько перемещений и щелчков курсора, сколько элементов следует разместить. Выполните двойной щелчок или нажмите кнопку Отменить в панели управления, чтобы разместить последний элемент.
