Специальные точки привязки на временном векторе

Можно также отобразить специальные точки привязки на временном векторе, используемом во время построения элемента. Метод привязки в специальных точках выбирается среди пиктограмм электронных рейсшин в панели управления.

См. Панель управления.

Рассмотрим пример, когда необходимо построить стену, которая начинается на расстоянии одной четверти отрезка между конечными точками двух других стен.

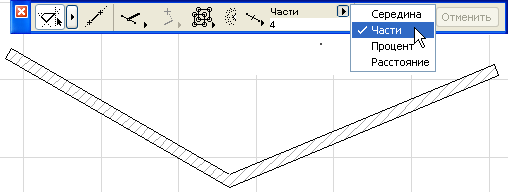

1.Сначала в качестве типа специальных точек выберите Части и укажите число 4 в окошке редактирования.

2.Убедитесь, что отключено позиционирование по сеткам. Выберите инструмент Стена, затем выберите и активируйте пиктограмму Специальные точки привязки в панели управления.

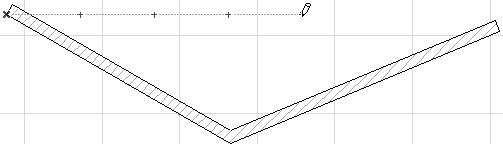

3.Начните построение вектора привязки в конечной точке одной из стен.

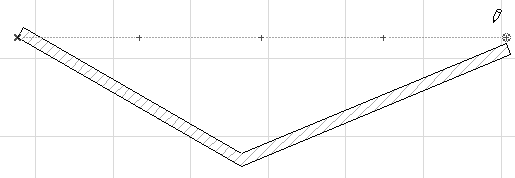

4.Появится пунктирная линия, указывающая вектор привязки с небольшими точками, соответствующими специальным точкам привязки. Щелкните в конце второй стены, чтобы завершить построение вектора привязки.

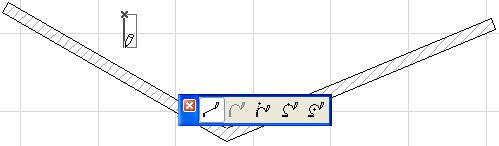

Редактируемое начало координат переместится к созданной точке привязки.

Вы можете начать построение стены от этой точки.
