Смещение элементов по вертикали

Команда Сместить по вертикали позволяет переместить выбранные элементы вертикально вдоль оси Z.

На плане этажа, а также в окнах разреза/фасада/внутреннего вида:

1.Выберите элемент.

2.Выберите команду Редактор > Изменить расположение > Сместить по вертикали или одноименную команду в локальной панели.

 Откроется диалоговое окно Сместить.

3.Введите нужное значение в окошко редактирования для перемещения элемента вверх или вниз.

4.Чтобы собственный этаж элемента автоматически изменялся согласно его новому возвышению, отметьте маркер Установить собственный этаж по возвышению

5.Нажмите кнопку ОК.

Команда очень удобна для изменения возвышения большого числа взаимосвязанных элементов (например, стен, деталей ландшафта, настилов полов, осветительной арматуры и т.п.), поскольку перемещение выполняется с сохранением относительного расположения элементов. Это лучший способ сохранить вертикальную взаимосвязь между объектами при их перемещении.

Примечание: В окне разреза/фасада/внутреннего вида сместить элемент по вертикали можно обычным его перетаскиванием.

См. также Изменение Собственного этажа согласно Возвышению

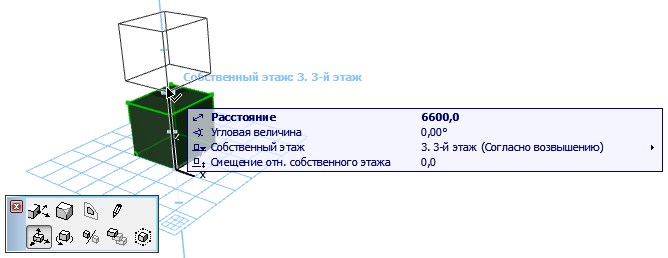

В 3D-окне (с помощью перетаскивания):

1.Выберите элемент.

2.Выберите команду Перемещение в локальной панели.

3.При необходимости измените плоскость редактирования.

4.Переместите элемент в нужное место или укажите расстояние при помощи цифрового ввода. Обратите внимание на то, что Направляющие линии обозначают местоположение уровня этажа для облегчения размещения элемента.

В 3D-окне (с помощью команды Сместить по вертикали):

1.Выберите команду Редактор > Изменить расположение > Сместить по вертикали.

 Откроется диалоговое окно Сместить.

2.Введите нужное значение в окошко редактирования для перемещения элемента вверх или вниз.

3.Чтобы собственный этаж элемента автоматически изменялся согласно его новому возвышению, отметьте маркер Установить собственный этаж по возвышению

4.Нажмите кнопку ОК.
