Построение трапецеидальной стены

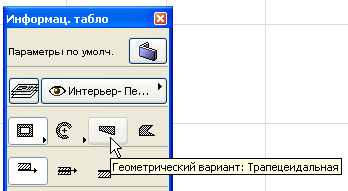

Геометрический вариант трапецеидальной стены позволяет строить прямолинейные стены с разной толщиной.

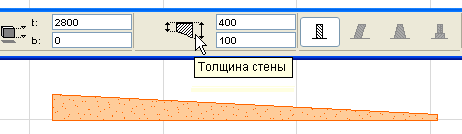

Этот тип стены строится как и прямолинейная стена, за исключением того, что Вы сначала должны определить толщину стены в ее оконечных точках с помощью полей Толщина стены в информационном табло (или в диалоге Параметры стены).

Многослойная трапецеидальная стена

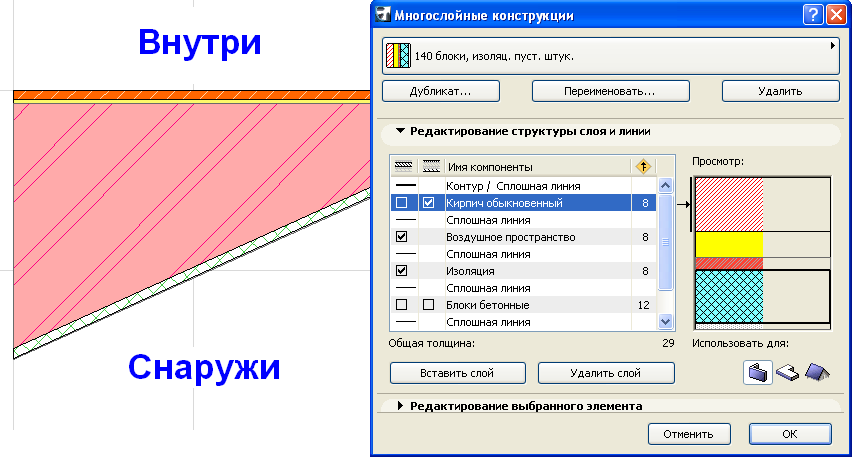

При построении Трапецеидальной многослойной Стены только наружный слой Ядра формирует форму трапеции. На рисунке ниже два слоя отмечены как Ядра, однако только слой Изоляции, являющийся внешним, имеет трапецеидальную форму.

См. также Линия Привязки Трапецеидальной Стены

Трапецеидальная форма многослойных конструкций, не имеющих ядра, формируется за счет самого толстого слоя. (В случае, если самыми толстыми являются несколько слоев одинаковой толщины, то трапецеидальную форму принимает слой, идущий последним в списке слоев многослойной конструкции.)

См. также Многослойные конструкции
