Определение опорной плоскости навесной стены в 3D-окне

Если текущим является 3D-окно, то при выборе инструмента Навесная стена информационное табло содержит следующие варианты определения плоскости ввода навесной стены.

По умолчанию. Используется плоскость ввода по умолчанию для 3D-окна, которая является той же (проектный нуль или начало пользовательских координат), что и при работе в 3D-окне с любым другим инструментом.

Интеллектуально. Используется один из следующих “интеллектуальных” методов определения плоскости ввода посредством последовательности щелчков:

•Поверхность. Щелкните на любой поверхности: ее плоскость становится плоскостью ввода.

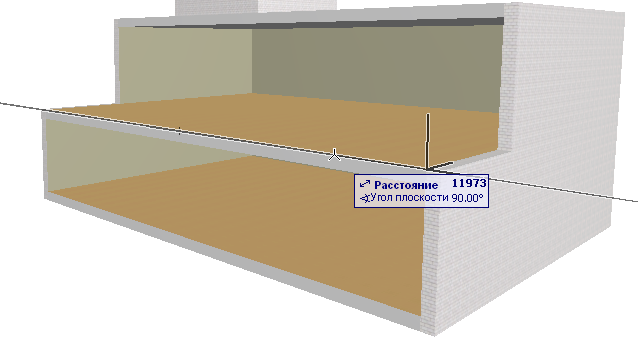

•Ребро плюс вершина. Щелкните на любом ребре (курсором-мерседесом) для указания линии.

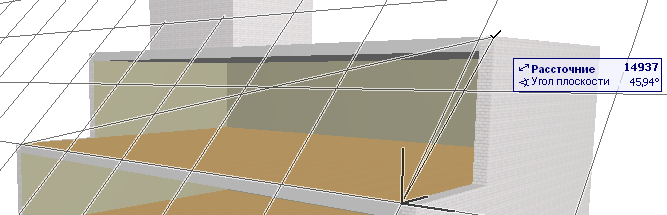

На экране появится плоскость, поворачивающаяся вокруг этой линии как ее оси. Выберите нужное расположение плоскости и произведите еще один щелчок (курсором-указателем) для фиксации плоскости ввода.

•Вершина плюс ребро. Этот метод является обратным к предыдущему. Сделайте щелчок в вершине, а затем на ребре для определения плоскости ввода.

•Три вершины. Сделайте щелчки в любых трех вершинах для определения плоскости ввода.

По горизонтали. Щелкните в любом месте для размещения в этой точке горизонтальной плоскости ввода.

По вертикали. Щелкните в любом месте для размещения в этой точке вертикальной плоскости ввода.

Согласно нормали. Указание наклонной плоскости ввода путем определения вектора, который перпендикулярен к ней (вектор нормали).

1.Щелкните в двух точках для указания вектора нормали плоскости ввода или

Щелкните на ребре для указания вектора нормали плоскости ввода.

2.Затем щелкните в точке, через которую проходит плоскость ввода.

В качестве примера см. Построение навесной стены с использованием наклонной плоскости ввода.
