Построение навесной стены с использованием наклонной плоскости ввода

При создании плоской навесной стены она строится из линии привязки в направлении, перпендикулярном плоскости ввода. Плоскость ввода изначально располагается вертикально или горизонтально.

Однако в 3D-окне Вы можете определить любую плоскость ввода.

См. Определение опорной плоскости навесной стены в 3D-окне.

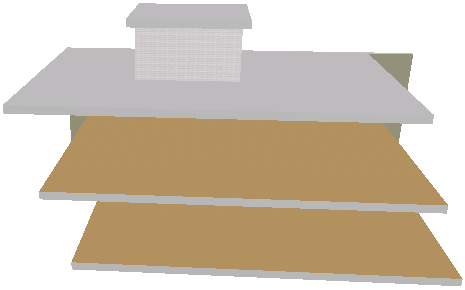

Рассмотрим следующую модель в 3D:

Предположим, что Вы хотите построить навесную стену таким образом, что она располагается перпендикулярно плоскости ввода, которая соответствует фигуре здания. Вы хотите, чтобы плоскость ввода располагалась перпендикулярно наклону здания, а не земли.

Для этого выберите инструмент Навесная стена, активируйте геометрический вариант Отдельная и способ построения плоскости ввода Согласно нормали:

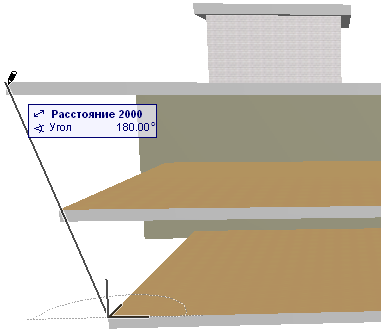

В 3D-окне начертите вектор нормали, соответствующий наклонной форме здания (нам необходимо, чтобы плоскость ввода была перпендикулярной этому вектору). В данном случае мы строим вектор, соединяющий юго-западные углы верхнего и нижнего перекрытий:

После завершения построения вектора нормали появляется перпендикулярная ему плоскость ввода.

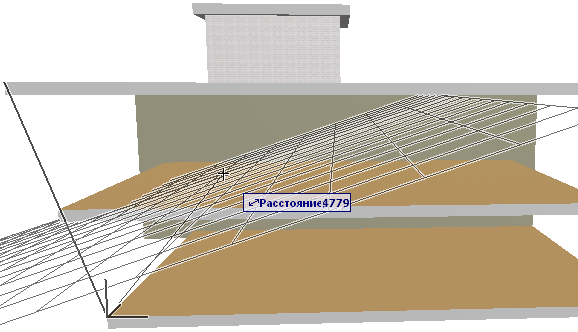

Щелкните в любом месте для размещения плоскости ввода: ее угол определяет направление расположения навесной стены относительно линии ввода.

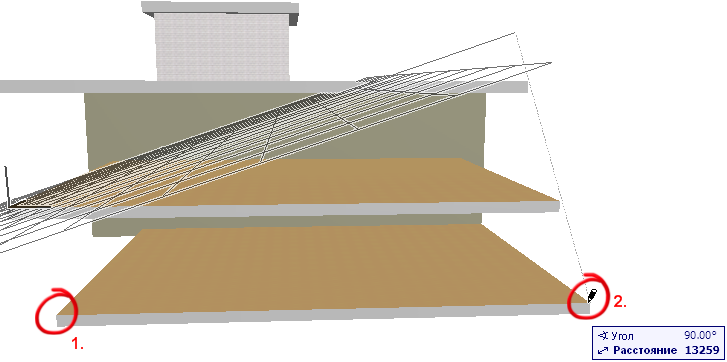

Теперь Вы готовы начертить линию ввода. Линия ввода (как это показывает растягивающаяся линия) ограничена таким образом, что она проецируется перпендикулярно плоскости ввода. Щелкните в двух точках, в которых навесная стена должна начинаться и завершаться: в нашем случае это два передних угла любого из перекрытий.

Появится курсор-солнце. Щелкните под линией ввода для указания внешней стороны навесной стены. Появляется диалоговое окно Размещение навесной стены.

Укажите возвышение навесной стены вверху и внизу. Мы указываем 0 для низа и 6200 для верха. Уровень привязки является существенным: если Вы измеряете относительно линии привязки, то низ навесной стены будет соприкасаться с наклонной плоскостью ввода, причем верх и низ навесная стена будут располагаться параллельно плоскости ввода. Это не то, что нам нужно.

Вместо этого в качестве уровня привязки для указания возвышения верха и низа навесной стены выберем проектный нуль. В этом случае верх и низ навесной стены будут параллельны горизонтальной плоскости на нулевом уровне проекта.

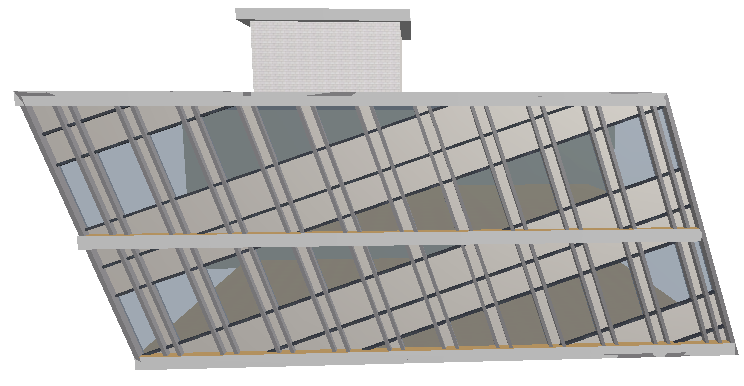

Нажмите кнопку Разместить.
