Построение отдельной плоской навесной стены в 3D-окне

В 3D-окне процедура построения такая же, как и на плане этажа. Однако визуальная обратная связь отличается.

В 3D-окне плоскость ввода по умолчанию для навесной стены совпадает с текущей 3D-плоскостью ввода (проектный нуль или начало пользовательских координат).

Для определения других плоскостей ввода см. Определение опорной плоскости навесной стены в 3D-окне.

При активном инструменте Навесная стена выберите в информационном табло геометрический вариант Ломаная - Отдельная метод указания плоскости ввода - По умолчанию.


Щелчком приступите к построению линии привязки навесной стены. Не важно, где Вы произведете щелчок, так как плоскость ввода является фиксированной. Нарисованная Вами линия привязки будет размещена в этой плоскости ввода.

В нашем примере:

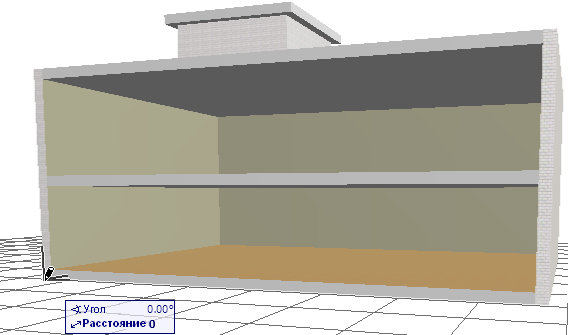

Щелкнем в двух передних углах здания для определения длины линии привязки. Произведем щелчок курсором-солнцем с одной из сторон линии привязки для указания внешней стороны навесной стены.

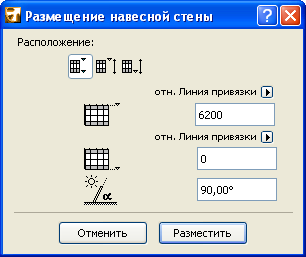

Открывается диалоговое окно Размещение навесной стены:

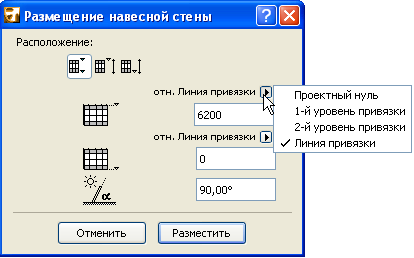

По умолчанию значения возвышения верха и низа навесной стены указываются относительно линии привязки и она размещается перпендикулярно плоскости ввода, однако Вы можете выбрать другой уровень привязки, используя соответствующее всплывающее меню:


Примечание: Три пиктограммы, расположенные в области Расположение диалога Размещение навесной стены, предоставляют три способа определения высоты навесной стены.

Для подробного ознакомления см. Диалоговое окно Размещение навесной стены: план этажа и 3D-окно.

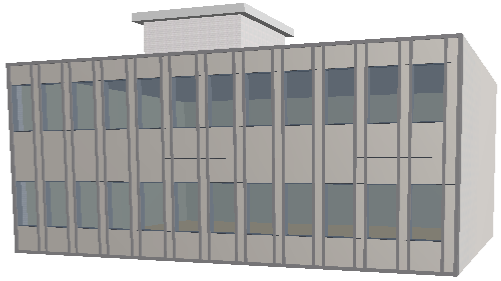

Нажмите кнопку Разместить. Посмотрите на полученный результат.


Для редактирования отдельных элементов навесной стены выберите ее и нажмите кнопку Редактировать. (Если Вы выбрали навесную стену на плане этажа или в разрезе/фасаде, то кнопка называется Редактировать в 3D.)
