Построение многоугольной стены (полисмена)

Для построения многоугольной стены произвольной формы выберите геометрический вариант многоугольной стены в информационном табло. Многоугольные стены могут содержать окна и двери. Для многоугольных стен можно использовать только простую штриховку (нельзя использовать многослойные конструкции).

Примечание: Если многоугольная стена содержит окно с доской, то соответствующий параметр в диалоге Параметры окна позволяет указать, будет ли торец доски следовать многоугольнику стены (то есть располагаться параллельно многоугольнику стены), либо будет параллельным окну.

См. Подоконная доска в многоугольной стене.

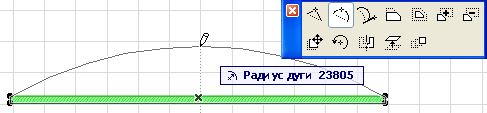

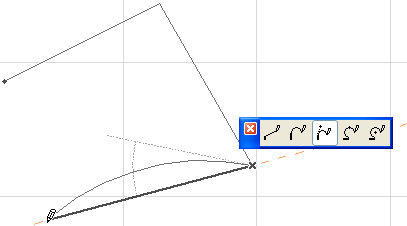

Начертите контур стены с использованием возможностей локальной панели для указания, что собой представляют отдельные стороны этого многоугольника (точно так же, как и при построении многосекционной стены). Можно строить прямолинейные и криволинейные стороны стены.

После замыкания сторон многоугольника щелкните курсором-молотком для завершения построения стены.

Вы можете преобразовать обычную стену в многоугольную: выберите стену и затем выберите геометрический вариант многоугольной стены.

Теперь можно воспользоваться командами локальной панели для придания стене нужной формы.

Если стороны многоугольника пересекутся, то ArchiCAD предупредит Вас об этом, но стена будет построена.

Одна из сторон стены является стороной привязки (наподобие линии привязки в прямолинейной стене).

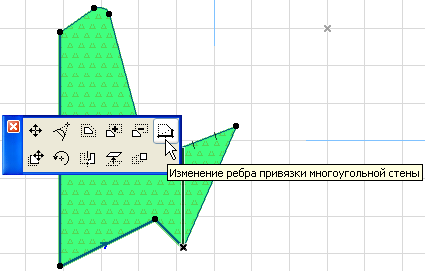

Чтобы стороной привязки стала другая сторона, выберите конечную точку текущей стороны привязки. Появившаяся локальная панель содержит команду для перемещения конечной точки стороны привязки в другие вершины многоугольной стены.

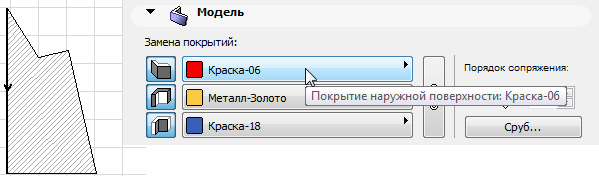

При замене покрытий поверхностей многоугольной стены в панели Модель диалогового окна Параметров Стены, назначение производится в зависимости от расположения стороны привязки.

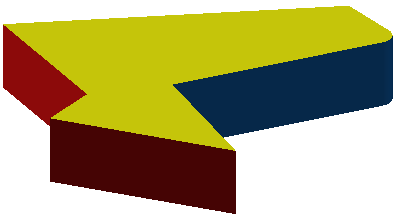

•“Наружной поверхностью” является поверхность стороны привязки; в нашем примере она красного цвета.

•“Покрытие торцов” назначено двум поверхностям, смежным со стороной привязки; в нашем примере оно желтого цвета.

•“Покрытие внутренней поверхности” назначено всем остальным граням (противоположным стороне привязки), в данном случае оно - голубое.

Для редактирования многоугольной стены сделайте щелчок на стороне или вершине выбранной многоугольной стены и воспользуйтесь локальной панелью.

При стыковке многоугольной стены с другими обычными стенами по умолчанию она сохраняет свой контур.

Если Вы хотите отменить эту установку, отметьте маркер Углы многоугольной стены могут меняться в диалоговом окне установки параметров стен (он появляется только при выборе геометрического варианта многоугольной стены).

Для получения дополнительной информации см. Углы многоугольной стены.
