Для получения дополнительной информации о работе пересечений (соединений) конструктивных элементов:
Следующие несколько функций также влияют на пересечение Стен:
•Колонны и стены
См. Показ Колонн.
•Команды подменю Соединить позволяют отсечь стены крышами или оболочками.
См. Отсечение элементов крышами/оболочками.
•Вы также можете подрезать стену под односкатную крышу.
См. Подрезка элементов под односкатную крышу.
•Функция Выровнять элементы по перекрытиям позволяет подогнать высоту Стен в соответствии с уровнями одного или нескольких Перекрытий, находящихся выше и/или ниже выбранных Стен.
См. Выровнять элементы по перекрытиям.
•Стены могут соединяться с навесными стенами с помощью команды Конструирование > Соединить > Соединить стены с навесной стеной.
См. Соединение стены с навесной стеной.
•Отношение к зонам. В панели Смета и выносная надпись диалога Параметры стены укажите, как стена ведет себя по отношению к зонам: либо как граница зоны (ограничитель зоны), либо площадь/объем колонны должен вычитаться из зоны, в которой колонна располагается, либо она никак не влияет на зоны.
См. Отношение к зонам.
При стыковке многоугольной стены с другими обычными стенами по умолчанию она сохраняет свой контур.
Если Вы хотите отменить эту установку, отметьте маркер Углы многоугольной стены могут меняться в диалоговом окне установки параметров стен (он появляется только при выборе геометрического варианта многоугольной стены).

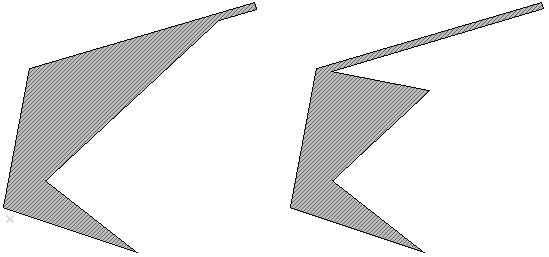

В приводимом ниже примере обычная прямолинейная стена стыкуется с многоугольной стеной.
На первом рисунке приводится ситуация, когда команда-переключатель Вид > Параметры вывода на экран > Скрывать сопряжения стен и балок не выбрана.
При выборе команды Скрывать сопряжения стен и балок мы получаем различный результат в зависимости от того отмечен ли маркер Углы многоугольной стены могут меняться.
