Создание морфа в виде прямоугольного параллелепипеда (коробчатый морф)

Активируйте инструмент Морф и выберите геометрический вариант построения прямоугольного параллелепипеда.

В 3D-окне

1.Выберите плоскость ввода. Либо щелкните для нахождения плоскости ввода по умолчанию, либо выберите другую плоскость ввода с использованием существующих элементов или управляющих элементов плоскости ввода.

См. Изменение расположения Плоскости редактирования.

Если Вы щелкните на “пустом месте”, то плоскость ввода по умолчанию расположена на уровне возвышения основания, определенного в диалоге Параметры морфа по умолчанию.

2.Двумя щелчками определите прямоугольник основания морфа. основание всегда располагается вдоль сетки. Вы можете повернуть сетку для расположения морфа под другим углом, либо Вы можете создать морф и затем повернуть его.)

3.Переместите курсор для указания высоты параллелепипеда морфа.

4.Щелчком завершите операцию.

На плане этажа или в окне разреза:

1.В информационном табло выберите геометрический вариант прямоугольного параллелепипеда.

2.Двумя щелчками определите прямоугольник основания морфа.

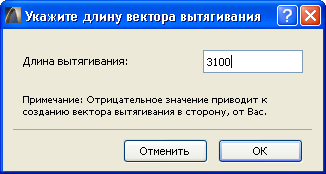

3. В открывшемся диалоговом окне укажите длину вектора вытягивания, то есть высоту морфа.
