Особые случаи Пересечения и Сопряжения Элементов
См. следующие разделы для получения подробной информации о специфических пересечениях элементов:
Стена-Балка; Стена-Колонна; Колонна-Перекрытие; Колонна-Балка, Стена-Перекрытие
Пересечения с участием Оболочек, Крыш или Морфов
Пересечение Элементов с Одинаковыми Приоритетами
Удаление Линий Сопряжения Строительными Материалов
Curtain Wall Frame Intersections
•Требуется пересечение Линий привязки
Для сопряжения Стен недостаточно наличия между ними только коллизии: также должны пересекаться их линии привязки. Элемент (или слой) с более высоким приоритетом Строительного материала будет перерезать элемент с более низким приоритетом.

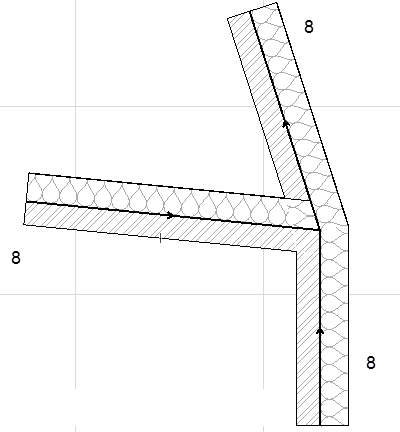

•Порядок Сопряжения Стен с одинаковым Приоритетом

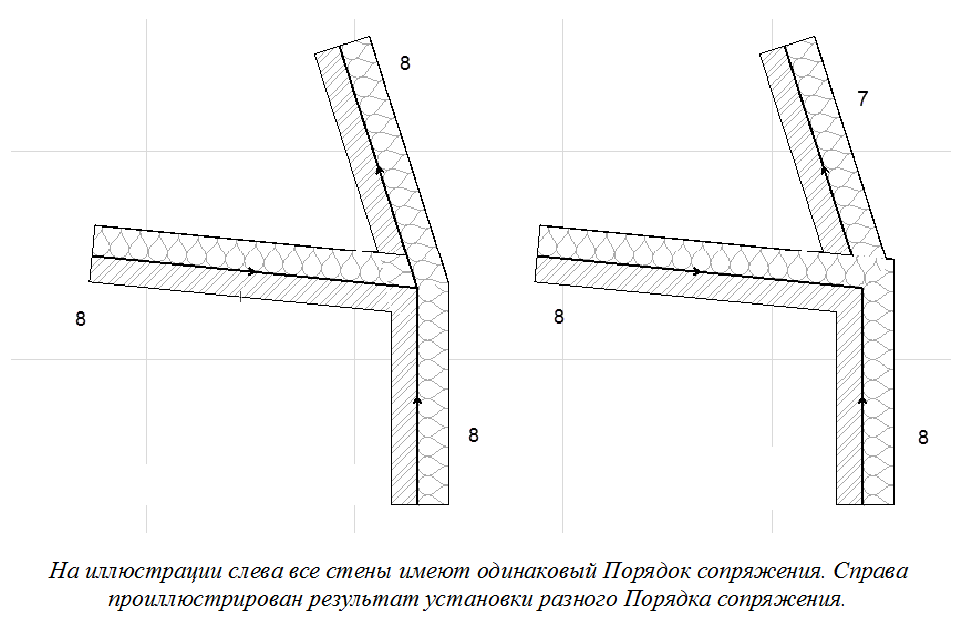

При соприкосновении двух Стен с одинаковым приоритетом (их линии привязки пересекаются), используйте функцию Порядок сопряжения для управления их сопряжением на уровне элементов.
Установите Порядок сопряжения в панели Модель диалогового окна Параметров Стены.
Требуется геометрическая коллизия или пересечение Линий привязки.
Для обеспечения максимальной гибкости настройки пересечения Балок, убедитесь, что их линии привязки пересекаются. В этом случае коллизия между Балками на самом деле отсутствует. Балки автоматически дотягиваются друг до друга по линиям привязки.
Также для пересечения балок достаточно их соприкосновения, без пересечения линий привязки. Однако, в этом случае Балки будут сохранять свои размеры; автоматическое дотягивание Балок по линиям привязки друг до друга происходить не будет. Элемент (или слой) с более высоким приоритетом Строительного материала будет перерезать элемент с более низким приоритетом.
При соприкосновении двух Балок с одинаковым приоритетом (их линии привязки пересекаются), используйте функцию Порядок сопряжения для управления их сопряжением.
При соприкосновении трех и более Стен или Балок в одной точке, их сопряжение рассматривается как несколько попарных соединений. Порядок их соединения зависит от назначенного им Порядка сопряжения.
Установите Порядок сопряжения в панели Модель диалогового окна Параметров Стены или Балки.
Стена-Балка; Стена-Колонна; Колонна-Перекрытие; Колонна-Балка, Стена-Перекрытие
Требуется наличие геометрической коллизии.
Элемент (или слой) с более высоким приоритетом Строительного материала будет перерезать элемент с более низким приоритетом.
Исключение для Пересечений Встраиваемых Колонн с Многослойными стенами:
При размещении “Встраиваемой” Колонны, пересекающей многослойную Стену, она будет создавать разрыв в слое ядра стены независимо от его приоритета.
Обволакивающие слои Стены будут добавлены в отделке колонны в 3D. Однако, они не будут учитываться при расчете смет.
Родственные темы:
Пересечения с участием Оболочек, Крыш или Морфов
Требуется наличие геометрической коллизии и использование команды Отсечения или Объединения.
Если в пересечении участвует Оболочка, Крыша или Морф, необходимо воспользоваться командой Конструирование > Соединить > Объединить элементы для обеспечения правильного выполнения пересечения.
Если Оболочка или Крыша выступают в роли отсекающего элемента (Конструирование > Соединить > Отсечь элементы крышей/оболочкой), она будет объединена с отсекаемым элементом; т.е. для обеспечения правильного соединения не потребуется повторно использовать команду Объединения элементов.
Объединенные элементы (или слои), обладающие более высоким приоритетом Строительного материала, перерезают элементы с более низким приоритетом.
Родственные темы:
Отсечение элементов крышами/оболочками
Объединение элементов: Крыши, Оболочки, Морфы
Пересечение Элементов с Одинаковыми Приоритетами
При возникновении коллизий между элементами, обладающими одинаковыми приоритетами (например, элементами, использующими один и тот же строительный материал), пересечение выполняется в следующем порядке:
Морф > Колонна > Балка > Перекрытие > Стена > Оболочка > Крыша > 3D-сетка
Удаление Линий Сопряжения Строительными Материалов
•Штриховки пересекающихся конструктивных элементов, использующих одинаковые строительные материалы, объединяются; линии сопряжений (стыков) элементов при этом не отображаются.

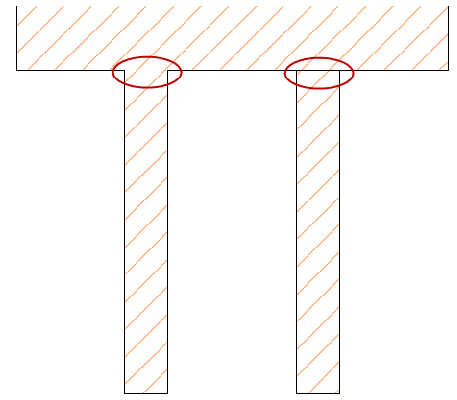

Стена и Перекрытие: Один и тот же Строительный Материал и Разные Строительные Материалы (использующие одну и ту же штриховку)
•Штриховки двух пересекающихся объектов, использующих одну и ту же штриховку сечения, объединяются; линии сопряжений (стыков) объектов при этом не отображаются.

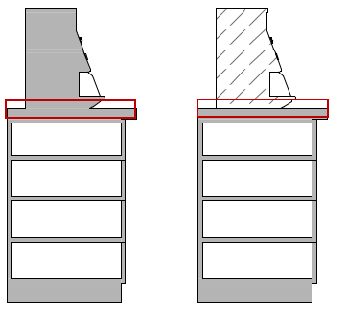

Объект Кофеварки, расположенный на Объекте Кухонного Шкафа: Одна и та же Штриховка Сечения и Разные Штриховки Сечения
•Если требуется сохранить линию разделения, назначьте для слоев элементов Группу Пересечения 0 (или расположите их на Слоях, принадлежащих разным Группам Пересечения).
•Если объект (использующий штриховку сечения) пересекается с конструктивным элементом (использующим Строительный Материал с идентичной штриховкой сечения), линия разделения не отображается.
