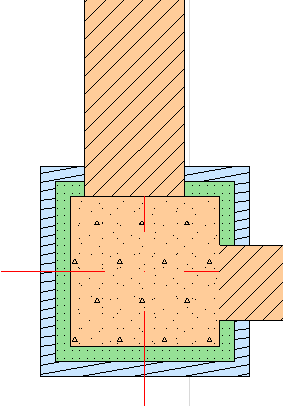

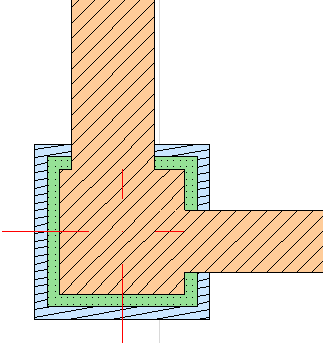

При пересечении Колонны со Стеной:

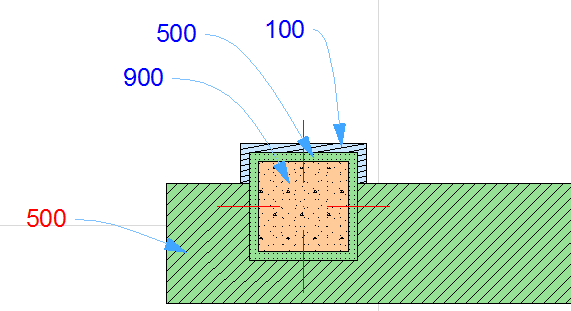

•Отображение их пересечений определяется Приоритетом пересечения назначенных им Строительных Материалов: большее значение будет превалирующим.
Примечание: Каждый Строительный материал имеет собственный Приоритет пересечения, устанавливаемый в диалоговом окне Строительных материалов.
•При сопряжении двух элементов с назначенными им одинаковыми Строительными материалами, линия-разделитель будет скрыта.
Крыши/оболочки и колонны. Колонны могут отсекаться крышами или оболочками.
См. Отсечение элементов крышами/оболочками.
Вы также можете подрезать колонну под односкатную крышу.
См. Подрезка элементов под односкатную крышу.
Колонны и Перекрытия: Функция Выровнять элементы по перекрытиям позволяет подогнать высоту Колонн в соответствии с уровнями одного или нескольких Перекрытий, находящихся выше и/или ниже выбранных Колонн.
См. Выровнять элементы по перекрытиям.
Отношение к зонам. В панели Смета и выносная надпись диалога Параметры колонный укажите, как колонна ведет себя по отношению к зонам: либо как граница зоны (ограничитель зоны), либо площадь/объем колонны должен вычитаться из зоны, в которой колонна располагается, либо она никак не влияет на зоны.
См. Отношение к зонам.
Показ ядра и облицовки колонны
Колонны в ArchiCAD состоят из двух компонентов: несущей конструкции ядра и опционально - отделки, которая может использоваться, например, в качестве огнеупорной защиты или обшивки.
•Отделка имеет собственный Строительный материал и, следовательно, собственный приоритет пересечения.
•Компонент отделки может быть определен как “Ядро”, “Отделка” или “Другой” а диалоговом окне Параметров Колонны.

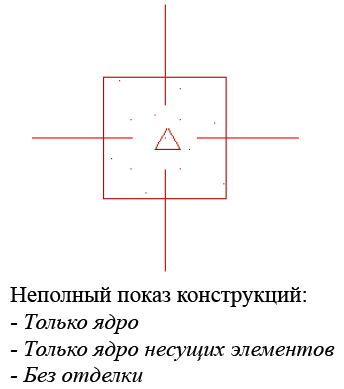

Параметры неполного показа конструкций принимают во внимание такое определение облицовки в 2D- и 3D-видах.
См. Неполный показ конструкций.

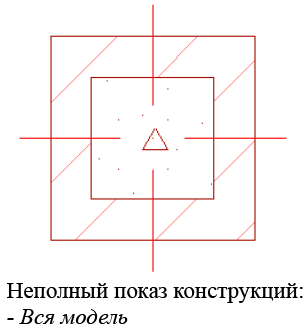

Колонна с облицовкой. Облицовка определена как “Отделка”
