Используйте диалог Параметры балки для указания характеристик Вашей балки.
См. Инструмент Балка.
Новые балки могут строиться на плане этажа и в 3D-окне.
Геометрические варианты построения балок
Выберите один из них в Информационном табло.
Примечание: При создании наклонной балки доступно только построение Одиночных Балок.
•Отдельная балка. Этот вариант позволяет создать балку двумя щелчками в оконечных точках ее линии привязки.
•Связанная балка Этот геометрический вариант позволяет строить последовательность сопряженных балок с автоматически совпадающими конечными точками. Процесс построения связанных Балок совпадает с методом построения многосекционных Стен.
Связанные Балки могут состоять только из прямых горизонтальных сегментов. Построение многосекционной балки завершается двойным щелчком в последней точке.
•Прямоугольная балка. Создает четыре балки с соединяющимися концами и расположенными вдоль осей X и Y. Построение осуществляется проведением диагонали прямоугольника.
•Повернутая прямоугольная балка. Этот вариант (доступный в выпадающем меню пиктограммы балочного прямоугольника) создает четыре балки с соприкасающимися вершинами. Первая сторона прямоугольника определяется двумя щелчками в ее конечных точках, а перпендикулярные ей стороны определяются последующим третьим щелчком.
Создание Горизонтальной Криволинейной Балки
Для создания криволинейной Балки (может быть только горизонтальной), воспользуйтесь одним из трех способов:
•По центру и двум точкам
•Щелкните мышью, чтобы указать центр.
•Переместите курсор, чтобы определить радиус и щелкните второй раз мышью.
•Переместите курсор чтобы указать длину Балки, и щелкните еще раз мышью для завершения построения.
Примечание: Чтобы построить полную окружность, сделайте двойной щелчок.
•Окружность
•Щелкните мышью в трех точках, через которые должна пройти Балка (например, на узловых точках или пересечениях других элементов или в специальных точках привязки).
•Щелкните мышью четвертый раз для определения длины Балки.
•По касательным. Определение замкнутой криволинейной Балки по трем ребрам-касательным или точкам.
•Укажите три начальные точки: это могут быть ребра-касательные, вершины элементов или три отдельные точки.
В зависимости от конкретной геометрической ситуации сделанное Вами определение окружности может иметь от одного до четырех решения.
-Если имеется только один вариант построения окружности, то Балка создается автоматически.
-При наличии нескольких вариантов построения, курсор примет форму Глаза, и предварительный контур Балки будет перемещаться при изменении положения курсора. Чтобы завершить построение, сделайте щелчок, когда контур окружности займет нужное положение.
-Если Ваше определение не имеет решений, например, если Вы указали в качестве касательных три параллельные прямые, Балка построена не будет.
Примечание: Так как Балки должны иметь две конечные точки, построенная в виде окружности Балка фактически будет состоять из двух полуокружностей. Нельзя непосредственно создавать Балки в виде эллипсов, эллиптических дуг или сплайн-кривых. Однако их можно создать на основе стандартных чертежных элементов при помощи Волшебной палочки.
Для получения дополнительной информации о редактировании криволинейных Балок, см. Изменение размеров криволинейных элементов и Искривление/выпрямление стороны элемента.
Построение наклонной балки

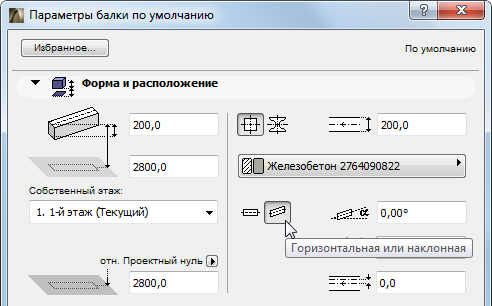

Для создания наклонной балки выберите ее вариант в диалоге Параметры балки или в информационном табло.
Примечание: Опция наклона недоступна для криволинейных балок.
При этом становится доступным поле угла наклона балки. Угол наклона должен быть между -89° и +89° и измеряется относительно начальной точки балки. Балка наклоняется в вертикальной плоскости, определяемой ее осью.

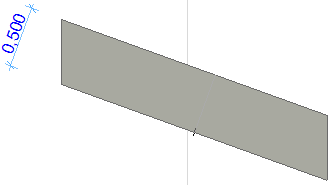

Наклонная балка размещается точно так же, как и горизонтальная при помощи геометрического варианта создания одиночной балки. 3D-тело наклонной балки строится таким образом, что высота ее сечения, вырезанного плоскостью, перпендикулярной наклонной оси, будет постоянной в любой точке (и равно значению высоты балки). На рисунке ниже высота балки установлена в 500 мм в диалоге установки ее параметров.
