Для создания мансардной крыши необходима многоскатная крыша с двумя различными уровнями, чтобы иметь два различных уклона скатов крыши.

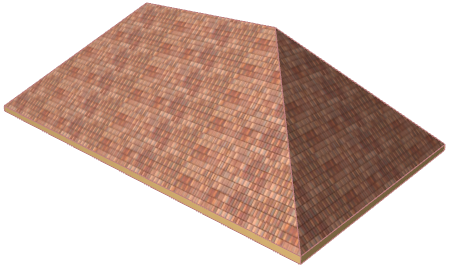

1.Начнем построения с обычной вальмовой крыши.
2.Выберите крышу.

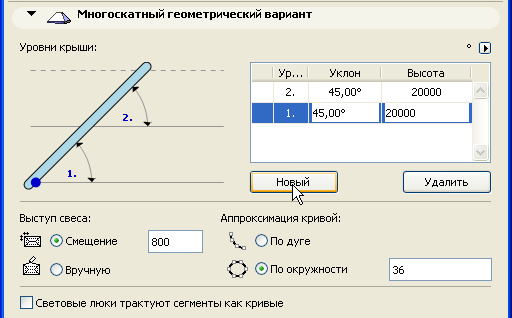

3.В панели Многоскатный геометрический вариант диалога Параметры крыши нажмите кнопку Новый для добавления нового уровня крыши.

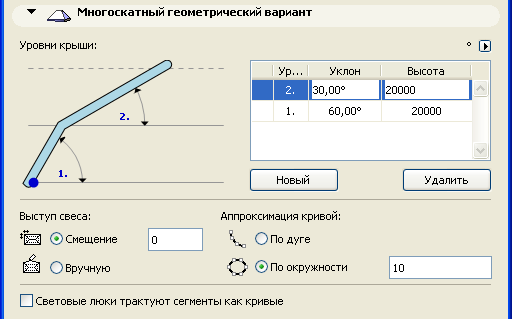

4.Установите уклоны каждого из уровней. В нашем примере первый уровень имеет уклон в 60 градусов. Верхний уровень является менее крутым, его угол - 30 градусов.
5.Установите высоту первого уровня таким образом, чтобы он заканчивался (а уровень 2 начинался) на высоте в 2000 мм.
6.В панели Модель диалогового окна Параметров Крыши установите нужное покрытия.
7.Также установите другие параметры крыши, если в этом имеется необходимость. В нашем примере мы устанавливаем смещение выступа свеса в 0.

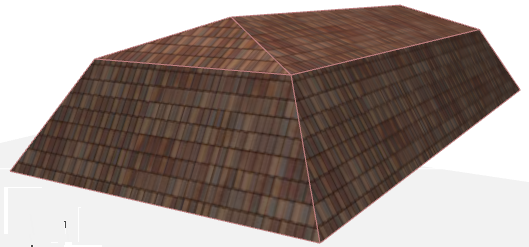

8.Нажмите OK для закрытия диалогового окна. Построение мансардной крыши завершено.
Если отдельным скатам мансардной крыши необходимо установить специальные реквизиты, сделайте это с помощью команды Параметры специального ската в локальной панели.
Например, Вы можете на верхнем уровне крыши сделать щипец с каждого ската крыши в обоих ее концах, чтобы получить мансардную полувальмою крышу.
См. Полувальмовая крыша.
Вы можете отредактировать геометрию уровней крыши.
