Для многоскатных крыш можно настраивать параметры любого из ее скатов (например, покрытие, выступ свеса, уклон). Таким образом, они будут иметь параметры, отличающиеся от тех, которые заданы в диалоговом окне Параметров Крыши и которые относятся к крыше целиком.
Для открытия диалога Параметры специального ската:
1.Выберите крышу.
2.Щелкните по базовой линии того ската, параметры которого следует изменить.

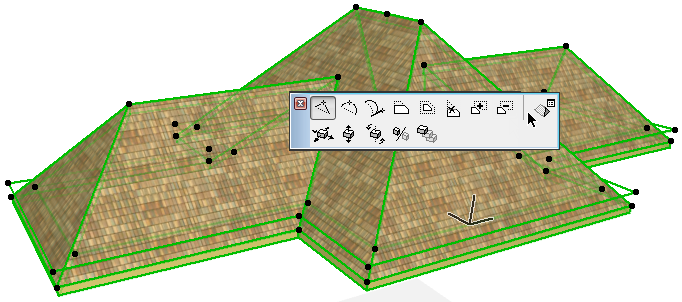

3.В локальной панели выберите вариант Параметры специального ската:

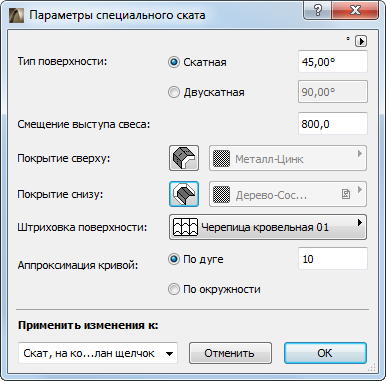

В открывшемся диалоге измените один или несколько следующих параметров:
•Уклон
•Выступ Свеса
•Верхнее или Нижнее Покрытие (доступно только для Скатных крыш)
Примечание: Для назначения специального Покрытия торца, воспользуйтесь диалогом Специальных параметров ребра.
См. Настройка торцов крыши и отверстий в крыше.
•Штриховка Поверхности
Воспринять Изменения
Применить изменения к: Выберите вариант применения произведенных изменений:
•Скату, на котором был сделан щелчок (выбирается по умолчанию)
•Уровень, на котором сделан щелчок (все скаты текущего уровня крыши; имеет смысл для многоуровневых крыш)
•Все Скаты
Специальные значения в Параметрах Крыш

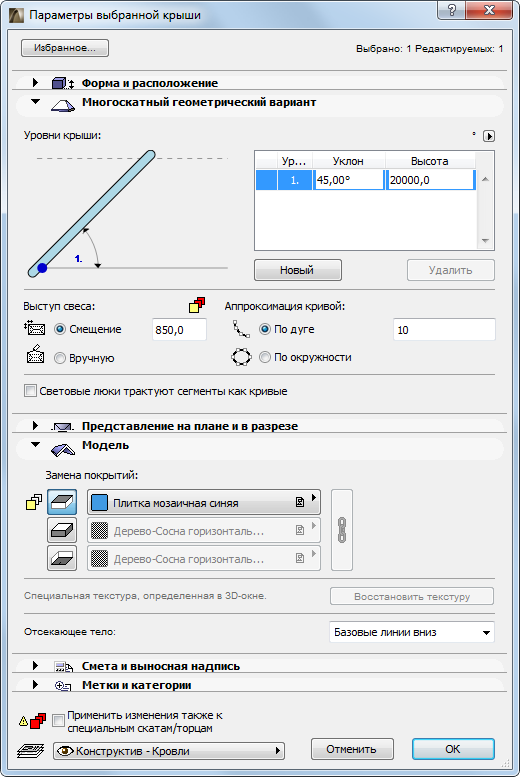

В диалоговом окне Параметров Крыши значения, указанные в полях уклона крыши, выступа свеса, покрытия и аппроксимации кривой, не изменяются, так как они отражают значения параметров крыши в целом.
Вместе с тем, возле параметра, значение которого изменено хотя бы для одного ската крыши, появляется желтая пиктограмма.
При последующем изменении любого из этих значений пока диалог Параметров Крыши все еще открыт, к желтой пиктограмме (указывающей “специальный скат”) добавляется красная тень. Это означает, что скат Крыши будет изменен, и вам предстоит решить, хотите ли Вы применить эти изменения и к настроенному скату? В связи с этим внизу появляется маркер (Применить изменения также и к специальным скатам/торцам). Отметьте этот маркер, чтобы все торцы приняли измененный угол. Если маркер не отмечен, настройки специальных скатов останутся прежними.
