Она создается отсечением двух отдельных щипцовых крыш относительно друг друга.
1.Постройте две щипцовые крыши так, чтобы они размещались одна над другой, как это показано на рисунке:
Чтобы познакомиться с построением щипцовых крыш см. Щипцовая (двускатная) крыша.
Вы можете настроить возвышение базовых линий обоих крыш.
2.Прежде, чем приступить к операции отсечения с помощью команды Вид > Параметры вывода на экран > Отсекающие тела сделайте видимыми отсекающие тела. Это поможет увидеть, каким образом крыши отсекают друг друга.

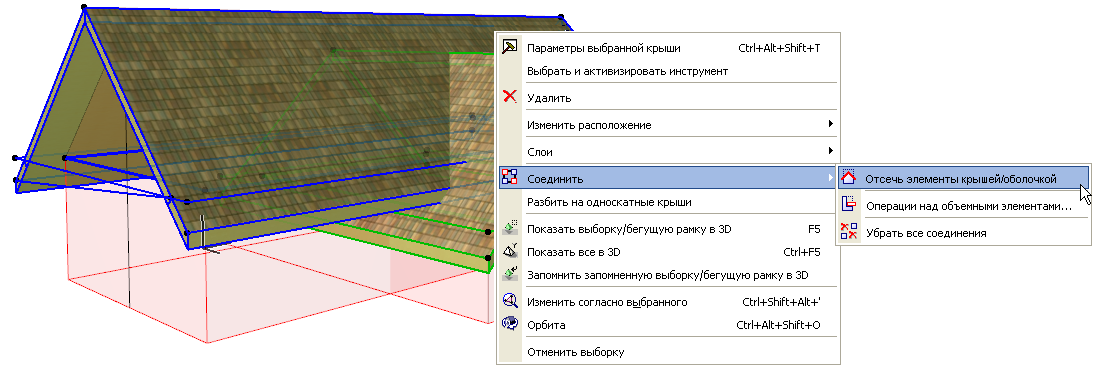

3.Выберите обе крыши. В контекстном меню выберите Соединить и затем Отсечь элементы крышей/оболочкой.

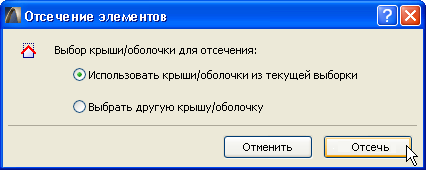

4.Така как требуется, чтобы обе выбранные крыши были отсечены, не изменяйте никаких параметров в открывшемся диалоговом окне и нажмите кнопку Отсечь.
5.Посмотрите на полученный результат. Как видно из рисунка, не все что надо было отсечено.

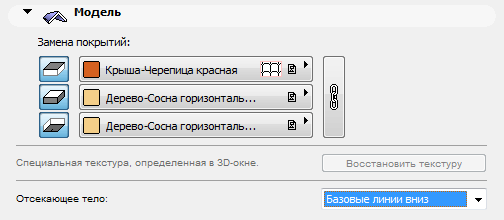

Причина заключается в том, что отсекающее тело для обеих крыш строилось по принципу вниз от базовой линии: именно это было установлено в качестве значения поля Отсекающее тело в панели Модель диалога Параметры крыши.
В связи с этим, любая часть отсекаемых крыш, которая не попала в отсекающее тело, не была отсечена.

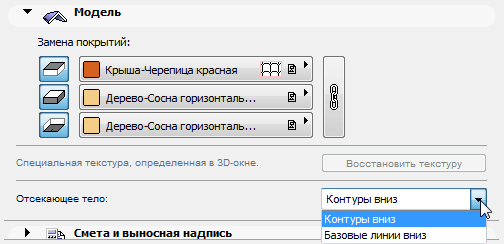

6.Чтобы исправить эту ошибку, просто поменяйте отсекающее тело на Контуры вниз для обоих отсекаемых крыш Посмотрите, как изменился результат отсечения.
Нет необходимости в повторном выполнении команды Отсечь; обновление результатов отсечения производится автоматически
См. также Отсечение многих выбранных элементов: автоматическое отсечение
