Используйте параметр Показ на этажах в панели Представление на плане и в разрезе диалога установки параметров инструмента, чтобы указать воспроизводимость конструктивных элементов на этажах. Укажите, следует ли их показывать на всех этажах, которые они пересекают, или на выбранных этажах.
Имеющийся параметр Показ на этажах отличается в зависимости от конструктивного элемента, как это обсуждается ниже.

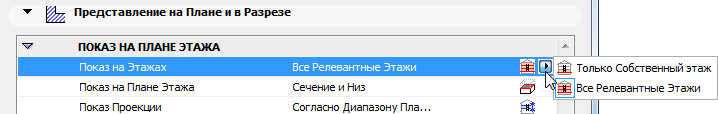

Стена, Навесная стена, Колонна:
•Все релевантные этажи. Элемент будет показываться и его можно редактировать на всех этажах, которые он физически пересекает. Этот вариант во многих случаях будет наиболее предпочитаемым.
•Только собственный этаж. Элемент будет показываться только на его собственном этаже.
См. Собственный этаж.
Крыша, Морф, Оболочка
•Только собственный этаж. Элемент будет показываться только на его собственном этаже. ( Если элемент построен таким образом, что он физически не пересекает свой собственный этаж, то единственной возможностью все же увидеть элемент на плане этажа - это установить одно из следующих значений параметра Показ на плане этажа: Символическое сечение, Только контур, Весь верх.)
•Собственный и этажом выше и/или Собственный и этажом ниже. Элемент будет показываться на Собственном этаже, а также на один этаж выше и/или ниже.
•Все этажи. Контуры элемента, не зависимо от его фактического расположения, показываются на всех этажах проекта.
•Все релевантные этажи. Элемент будет показываться и его можно редактировать на всех этажах, которые он физически пересекает.
•Специальный. Выберите этот вариант, чтобы установить специальные варианты показа контура и штриховки элемента на различных этажах. Открывается диалоговое окно Показ на этажах - Специальные параметры, в котором устанавливаются этажи, на которых показываются контур и штриховка элемента. (После установки этих специальных параметров команда Специальный меняется на Редактировать специальный. Она позволяет редактировать измененные параметры).
Перекрытие, 3D-сетка
Для перекрытий и 3D-сеток допустимыми являются следующие варианты. (Вариант Все релевантные этажи отсутствует, так как эти элементы не являются многоэтажными):
•Только собственный этаж. Перекрытие или 3D-сетка будет показываться только на его собственном этаже.
•Собственный и этажом выше и/или Собственный и этажом ниже
•На всех этажах. Контуры всей 3D-сетки или перекрытия будут видны на всех этажах проекта.
См. также Линии Контуров Конструктивных Элементов на Других Этажах
•Специальный. Выберите этот вариант, чтобы установить специальные варианты показа контура и штриховки перекрытия/3D-сетки на различных этажах. Открывается диалоговое окно Показ на этажах - специальные параметры, в котором устанавливаются этажи, на которых показываются контур и штриховка морфа. (После установки этих специальных параметров команда Специальный меняется на Редактировать специальный. Она позволяет редактировать измененные параметры).
Балку
Для балок имеются следующие варианты:
Объект/лестница

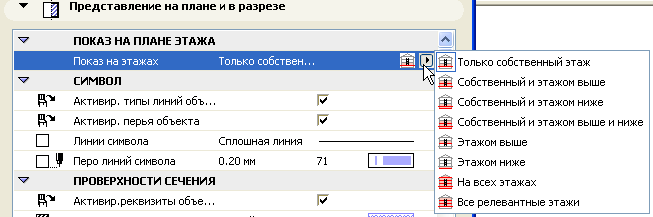

Объекты и лестницы имеют свои собственные варианты показа: Этажом выше и Этажом ниже. Таким образом, имеется возможность вообще не показывать эти элементы на их собственном этаже.
Линии Контуров Конструктивных Элементов на Других Этажах

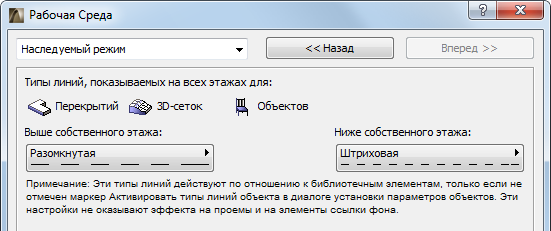

Для Перекрытий, 3D-сеток, некоторых Библиотечных Элементов и Лестниц: На удаленных этажах контуры элементов отображаются в соответствии с параметрами, настроенными с помощью команды Параметры > Рабочая Среда Проекта > Наследуемый Режим.
