Вы можете представлять модель виртуального здания в виде различных модельных видов. Модельные виды имеют следующие два основных варианта использования. Во-первых, Вы можете работать с модельными видами для изменения виртуального здания. Во-вторых, сохраненные модельные виды являются основой для создания архитектурных чертежей (размещенных в макетах), которые впоследствии могут использоваться для документирования виртуального здания.
Как Вы увидите впоследствии, каждый из модельных видов представляет специфический аспект одного и того же виртуального здания.
•В 3D-видах виртуальное здание представляется так, как оно будет выглядеть после его фактического построения.
•На плане этажа виртуальное здание представляется в виде чертежей проекта.
•В окнах разрезов/фасадов/внутренних видов (ВВ) элементы создаются на основании 3D-модели; Вы не можете создавать здесь новые элементы модели, однако можете просматривать их и изменять.
•Окно 3D-документа создается из 3D-окна или из окна Плана этажа, однако является документом 2D-типа, в котором можно производить аннотирование и проставление размеров; в нем также можно представлять разрезы многослойных элементов согласно их 3D-аспектам.
•В окне модели, называемом Интерактивный каталог, виртуальное здание представляется в виде смет, списков и рисунков; здесь Вы также можете изменять виртуальное здание, а также использовать эти данные для документирования проекта.
При работе с каждой из этих составляющих модели виртуального здания Вы фактически работаете с так называемыми взглядами. Вы можете производить навигацию между ними и сохранять их в качестве видов.
Для получения дополнительной информации см. Панель навигатора.
Доступные для выполнения команды и функции зависят от активного в текущий момент окна.
При активировании того или иного окна его содержимое будет обновляться таким образом, чтобы оно соответствовало текущему состоянию плана этажа.
Команда Вид > Обновить > Построить заново доступна во всех конструктивных окнах. Она обновляет (строит заново) модель в текущем активном окне.
Для получения дополнительной информации см. Резюме по командам обновления (построения заново).

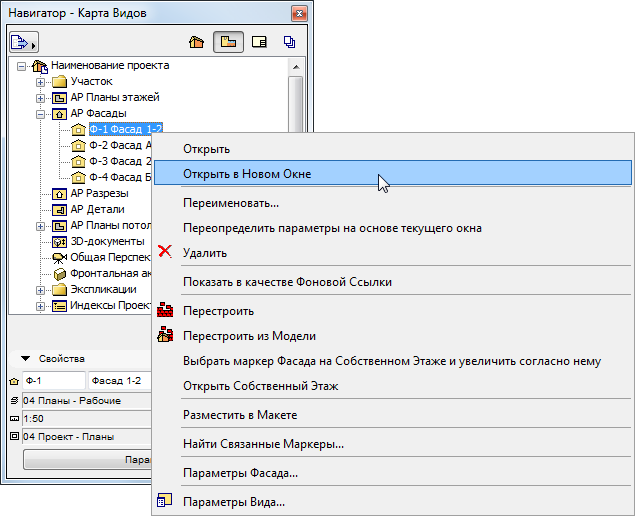

В любой момент времени может быть открыто только одно окно плана этажа и только одно 3D-окно. Что касается окон других типов, то их можно одновременно открывать несколько (например, несколько окон разрезов/фасадов/внутренних видов); по умолчанию ArchiCAD открывает последующие взгляды в существующих окнах, заменяя в них предыдущие взгляды. Для открытия нового взгляда в другом окне воспользуйтесь командой в контекстном меню соответствующего элемента навигатора.
Если Вам приходится часто открывать новые виды или макеты в новых окнах (из меню или двойным щелчком в навигаторе), измените параметр по умолчанию открытия окна в диалоге команды Параметры > Окружающая среда > Дополнительные параметры:
Вы можете перемещать это окно по всему рабочему пространству и устанавливать в нем любой уровень увеличения с тем, чтобы получать изображение, наиболее подходящее для выполняемой Вами работы. Это достигается с помощью пиктограмм линейки изображения, или с помощью команд меню Вид > Уровень увеличения.
Для получения дополнительной информации см. Навигация.
Для максимизации размера рабочего пространства используйте команду Окно > По размеру экрана с тем, чтобы активное окно, включая и панели, заняли весь экран. Команда Окно > По размеру экрана и спрятать все панели делает то же, но при этом дополнительно прячет все панели.
