Инструмент Разрез используется для размещения маркера разреза. Маркер разреза может принимать одну из трех форм:
1.Исходный маркер, который создает взгляд разреза.
2.Связанный маркер, который не создает взгляда разреза, а действует как ссылка на любой другой вид, взгляд или чертеж.
3.Несвязанный маркер, который содержит произвольный текст.
Примечание: Простым способом определения исходного/связанного/несвязанного маркера является использование команды Выделить исходные маркеры в подменю Вид > Параметры вывода на экран.
См. также Выделение исходного маркера
Примечание: Имеется возможность создать независимый разрез (с маркером или без него) без использования инструмента Разрез.
См. Создание независимого взгляда разреза.

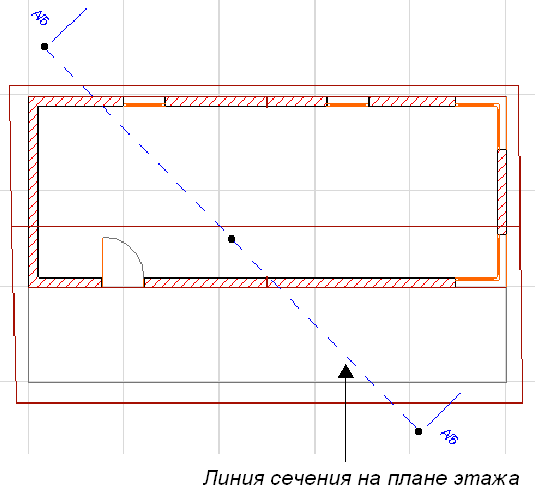

Для создания разреза Вы рисуете на плане этажа линию сечения (линию разреза) и размещаете исходный маркер разреза, который создает новый взгляд разреза проекта ArchiCAD. Вы можете установить, чтобы маркер показывал различную ссылочную информацию, такую как первый чертеж, который создается из этого взгляда разреза, для облегчения процесса навигации и идентификации.
Каждый вновь создаваемый взгляд разреза включается в список карты проекта навигатора в разделе Разрезы.
Включение элементов во взгляд разреза зависит от статуса разреза, определяемый в диалоге Параметры разреза. Модельный разрез содержит редактируемые конструктивные элементы, связанные со своими дубликатами на плане этажа, а также любые 2D-элементы. Чертежный разрез содержит чертежные примитивы, которые не связаны с планом этажа и не отражают изменений в нем.

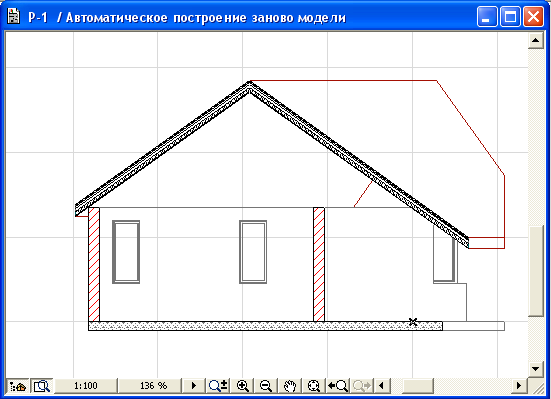

В окне разреза можно просматривать и редактировать элементы, но нельзя создавать новые конструктивные элементы. (Исключение составляет использование команд “Переместить копию” или Тиражировать.) Если Вы вставите элемент в окне разреза, он будет представлен в виде чертежных примитивов (точки, линии, штриховка).
Объекты могут размещаться в окне разреза, однако они рассматриваются только как графические символы. (При этом соответствующий элемент 3D-модели не создается.)
Разрезы можно сохранять как виды и размещать в макетах в качестве чертежей; содержимое окна разреза также можно непосредственно опубликовано.
Для размещения связанного или несвязанного маркера разреза используйте инструмент Разрез в любом из следующих окон: план этажа, разрез, фасад, внутренний вид, деталь, рабочий лист. Такой маркер является связанным и Вы можете использовать его для его связывания с любым взглядом, видом или чертежом в проекте. Связанный маркер используется только в целях ссылки.
См. пример в Размещение связанного маркера разреза.
В диалоге Параметры разреза Вы можете выбрать формат линии сечения и объект маркера.
Несвязанный маркер может оказаться полезным при создании публикуемой документации, например, если Вы хотите сослаться (с использованием номера страницы) на место расположения внешнего чертежа, который не интегрирован с проектом ArchiCAD.
См. Размещение несвязанного маркера.
