Примечание: Для фасадов процедура создания точно такая же.
Для создания разреза, источник которого находится в самой модели, следует разместить маркер разреза на плане этажа. (Это маркер разреза, имеющего “источник” или просто исходный маркер разреза.)
Примечание: Другим типом взгляда разреза является независимый разрез, не имеющий исходной модели.
См. Создание независимого взгляда разреза.
1.Выберите инструмент Разрез.
2.Убедитесь, что в информационном табло или в диалоге Параметры по умолчанию разреза выбран вариант Создать новый взгляд разреза.
3.Выберите геометрический вариант (Отдельная линия или Линии с уступом) в информационном табло и нанесите линию сечения на плане этажа.
•Отдельная линия: щелкните дважды для указания оконечных точек линии.
•Линии с уступом: произведите столько щелчков, сколько необходимо для определения всех отрезков линии сечения. Двойной щелчок завершает построение линии.

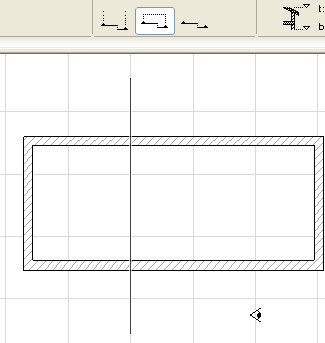

Появится курсор-глаз.
4.Произведите щелчок курсором-глазом с одной из сторон линии сечения для указания ориентации (направления взгляда) разреза. Место, где Вы производите щелчок, также определяет место расположения линии глубины разреза (предельная линия), если в диалоге установки параметров инструмента указано, что глубина разреза - ограниченная.
5.После завершения построения линии сечения автоматически размещается маркер. (Если Вы размещаете разрез с ограниченной глубиной, то линия глубины разреза (предельная линия) также размещается автоматически.)
Примечание: Исходные маркеры выделяются на экране факультативной полупрозрачной сплошной штриховкой. (Используйте команду Вид > Параметры вывода на экран > Выделить исходные маркеры чтобы активировать или деактивировать эту штриховку для всех исходных маркеров. Цвет этой штриховки устанавливается в диалоге команды Параметры > Окружающая среда > Представление на экране.)
6.Создается новый взгляд разреза, который также приводится в карте проекта навигатора.
Другая информация, имеющая отношение к вновь созданному взгляду разреза, а именно, его маркеры и ссылочные данные, показ модели, линии уровней этажей, может быть определена в параметрах разреза.
См. Инструмент Разрез.
