Панель Информация о элементе содержит полную информацию о размерных характеристиках выбранных на плане этажа элементов. (Для открытия этой панели используйте команду Окно > Панели > Информация о элементе.)
Здесь Вы можете получить информацию о таких количественных характеристиках элемента, которые не указываются в диалоговом окне установки его параметров.
Выберите либо Все выбранные, либо Последний выбранный, чтобы указать, какие именно выбранные элементы будут рассмотрены.
Кнопки Содержимое информации в верхней части панели указывают, информация какого типа должна быть представлена. Если ни одна из кнопок не выбрана, то указывается название типа элемента и количество выбранных элементов данного типа.
Эти кнопки, рассмотренные слева направо, позволяют выдавать следующую информацию:

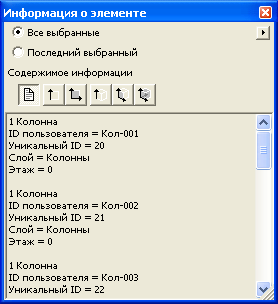

•ID, слой и имя элемента, информация о связанной с элементом спецификации:
•Значения длины, периметра и толщины:
•Значения площадей на плане этажа:
•Значения высоты:
•Площади поверхностей:
•Объемные значения:

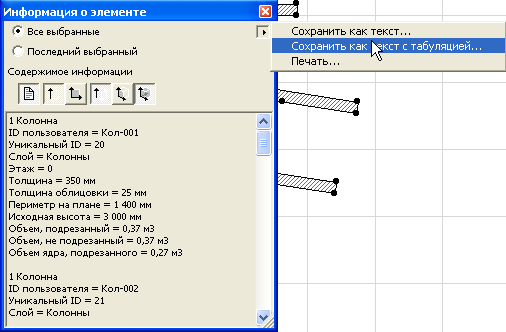

Используйте команды всплывающего меню в правом верхнем углу панели, чтобы сохранить или распечатать приведенные данные.
См. также Выделение цветом обнаруженных элементов и Всплывающее окно с информацией об элементе (инфо-метка).
