Выделение цветом обнаруженных элементов

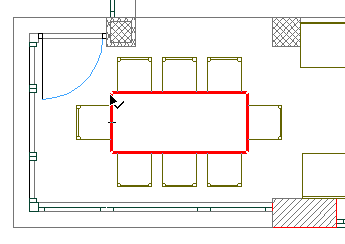

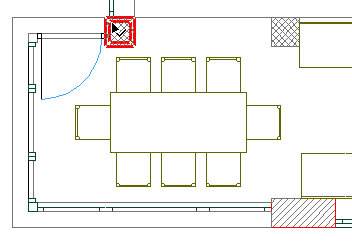

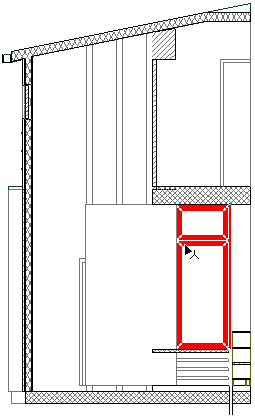

ArchiCAD позволяет идентифицировать элементы путем их выделения особым цветом до того, как они выбираются (также называется “обнаружением элемента”). Для этого разместите курсор на элементе и нажмите клавишу Shift.

Примечание: Если текущим является инструмент Указатель, то выделение элемента производится без нажатия клавиши Shift.

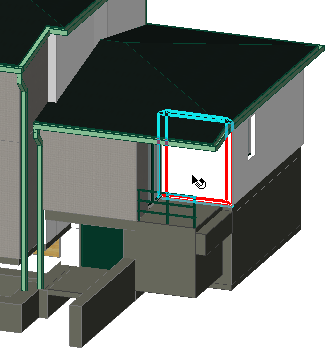

При работе в 3D производится выделение всего контура элемента, то есть показываются даже невидимые линии контура. Сгруппированные элементы выделяются индивидуально.

Цвет выделения обнаруженных элементов устанавливается в Параметры > Окружающая среда > Выборка и информация об элементе. Здесь же Вы можете отключить выделение цветом обнаруженных элементов.

См. Выборка и Информация об Элементе.

Выделение обнаруженных элементов также производится при щелчке на размере элемента, а также при выполнении функции передачи параметров (команды Воспринять параметры и Передать параметры): выделение элемента происходит одновременно с появлением курсоров пипетка/шприц непосредственно перед тем, как Вы завершите передачу параметров. Нет необходимости нажимать клавишу Shift, чтобы произошло выделение обнаруженных элементов при выполнении функции передачи параметров.

См. Передача параметров.

Примечание: Такие выделения элементов (идентифицирующие элементы, имеющие отношение к передаче параметров и к проставленным размерам) будут выполняться, если отмечен маркер Выделить контуры связанных элементов в диалоге команды Параметры > Окружающая среда > Выборка и информация об элементе. Для инициирования выделений такого типа нет необходимости нажимать клавишу Shift.
