ArchiCAD поддерживает различные стандарты нанесения размеров.
Используйте диалоговое окно команды Параметры > Рабочая среда проекта > Размерные числа для выбора стандарта или создания собственного стандарта на размерные числа.
Для получения дополнительной информации см. Размерные Числа.
Самый быстрый способ изменить стандарт размерных чисел проекта - это воспользоваться соответствующим всплывающим меню в панели Оперативные параметры.
Специальные стандарты единиц измерения

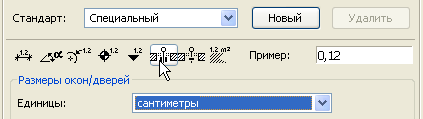

Вы можете настроить Ваш проект на любую единицу измерения. Например, если Вы работаете со стандартом, в котором единицей измерения линейных величин является миллиметр, однако решили измерять линейные размеры окон/дверей в сантиметрах, то перейдите диалоговое окно команды Параметры > Рабочая среда проекта > Размерные числа. Выберите в качестве типа измерения окно/дверь и измените единицу измерения на сантиметры.
После этого стандарт проекта становится Специальным. Вы можете сохранить этот новый стандарт под его собственным именем по кнопке Новый. Установленные в этом диалоге стандарты размерных чисел сохраняются вместе с проектом.
Изменение стандарта размеров для вида
Устанавливаемый здесь стандарт размеров применяется ко всему проекту, однако Вы можете указать другой стандарт размеров тому или иному виду проекта.
Для изменения стандарта размеров любого отдельного вида, перейдите в панель 2D/3D-документы диалогового окна Параметры вида и измените стандарт размеров.
